Naprawa skrzyni CVT Subaru Lineartronic (TR580 / TR690) – elektrozawory, sterownik hydrauliczny, błąd P0971

Lineartronic to bezstopniowa skrzynia CVT konstrukcji Subaru, produkowana od 2009 roku i montowana w Foresterze, Outbacku, Legacy, XV, Imprezie i Levorgu. W odróżnieniu od typowych CVT z pasem pchanym pracuje na stalowym łańcuchu Schaeffler/LuK biegnącym po dwóch stożkowych kołach pasowych. Naprawiamy jej sterownik hydrauliczny (valve body): wymieniamy pojedyncze elektrozawory sterowania ciśnieniem, usuwamy kody P0970/P0971, P2763/P2764 oraz P0961–P0963 i wykonujemy obowiązkową adaptację po naprawie.

Bardzo często winna jest pojedyncza cewka elektrozaworu albo przetarta wiązka wewnętrzna, a nie koła pasowe i łańcuch – wtedy naprawa kosztuje ułamek tego, co wymiana całej przekładni. Rozstrzygają jednak dopiero pomiary: przy kodach ciśnienia wtórnego trzeba wykluczyć, czy nie doszło już do uszkodzeń mechanicznych.

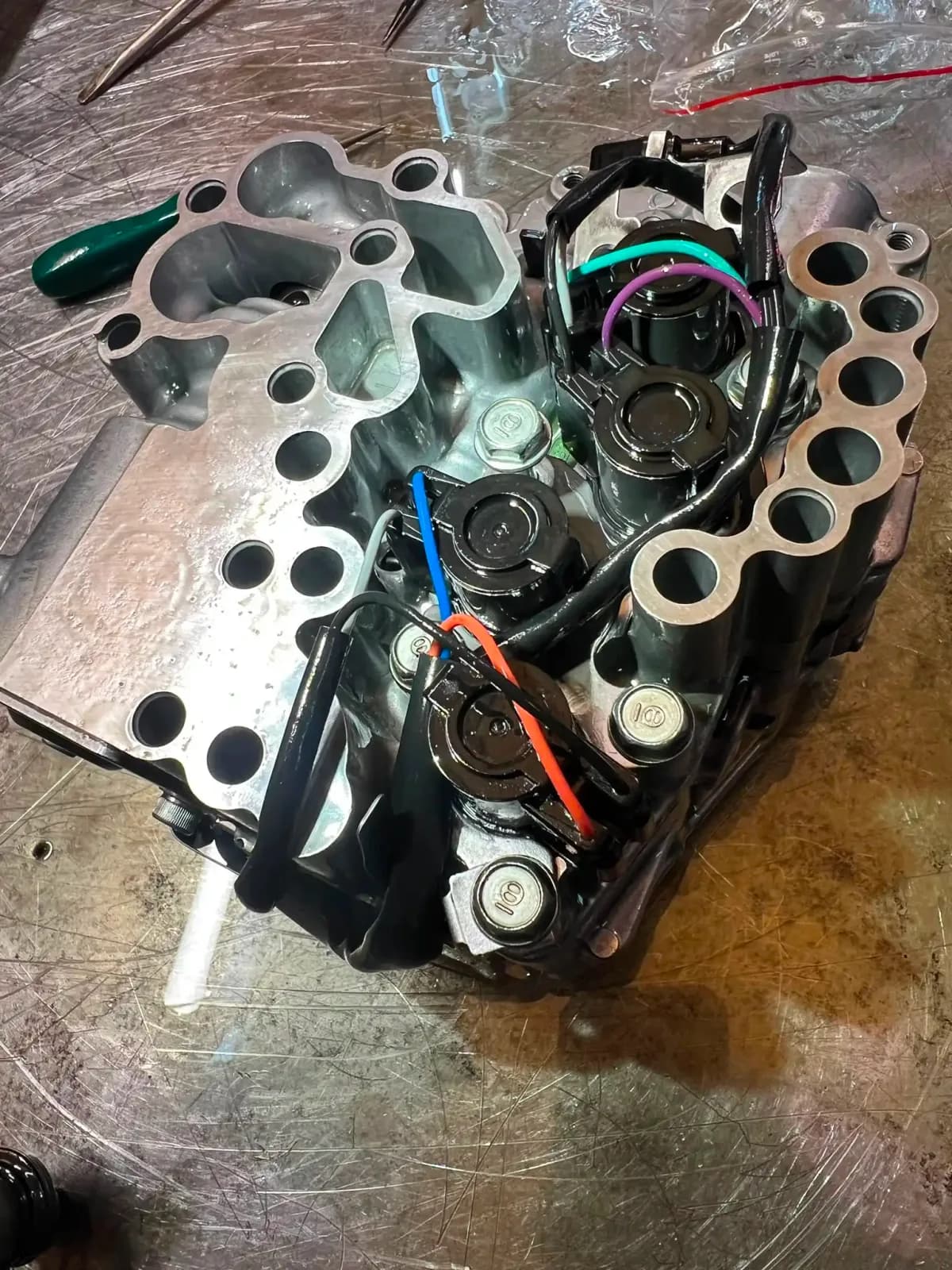

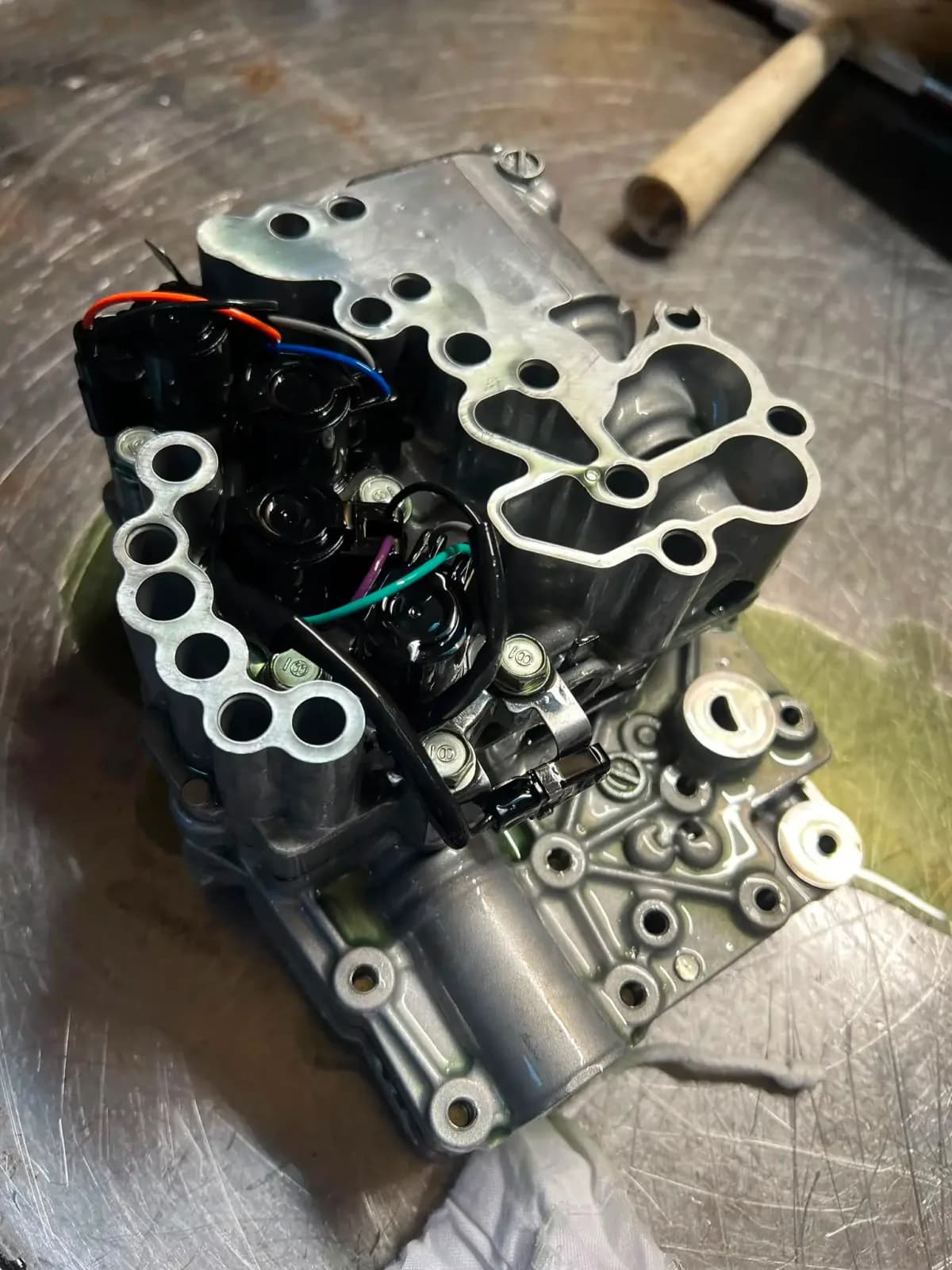

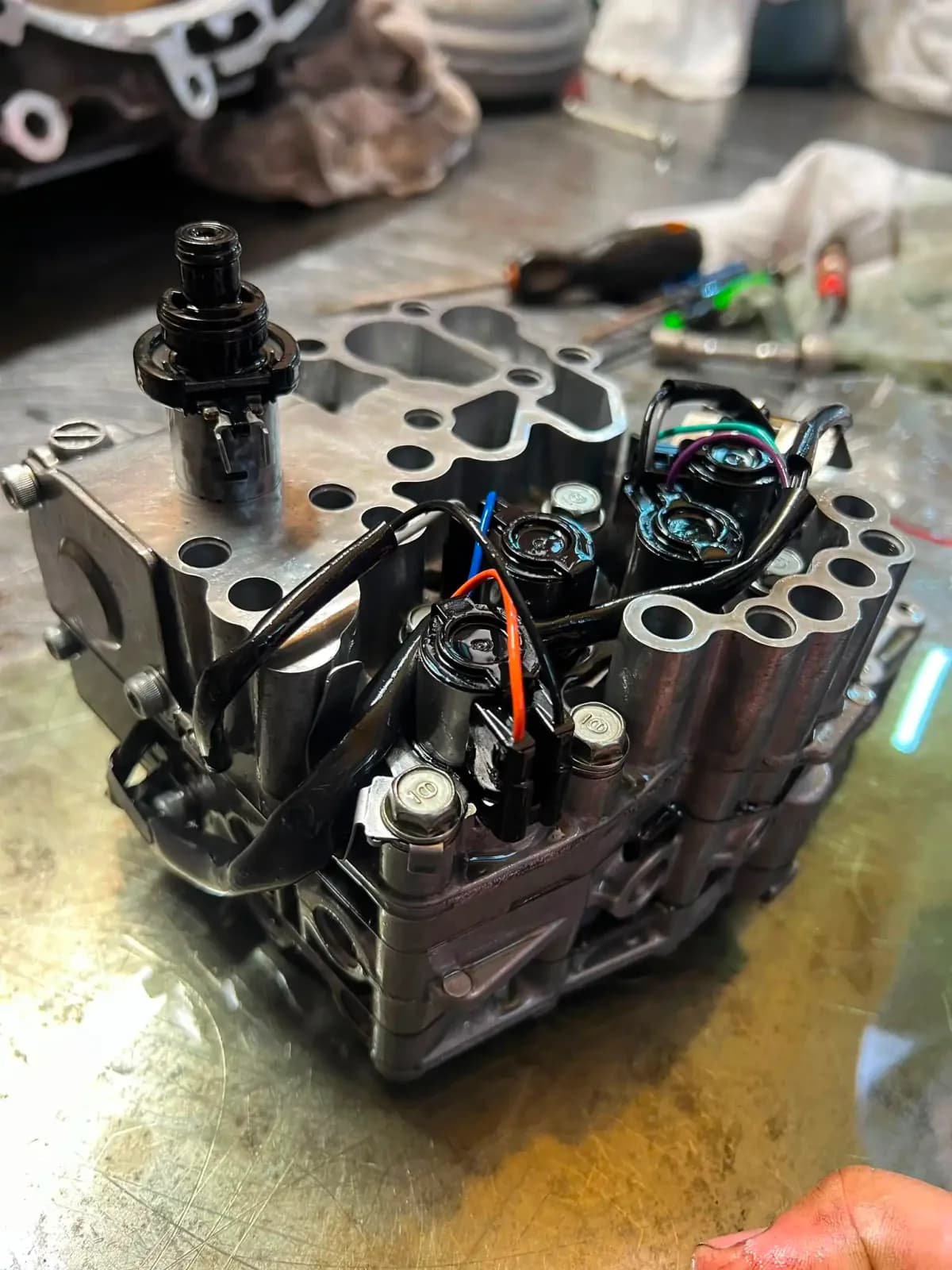

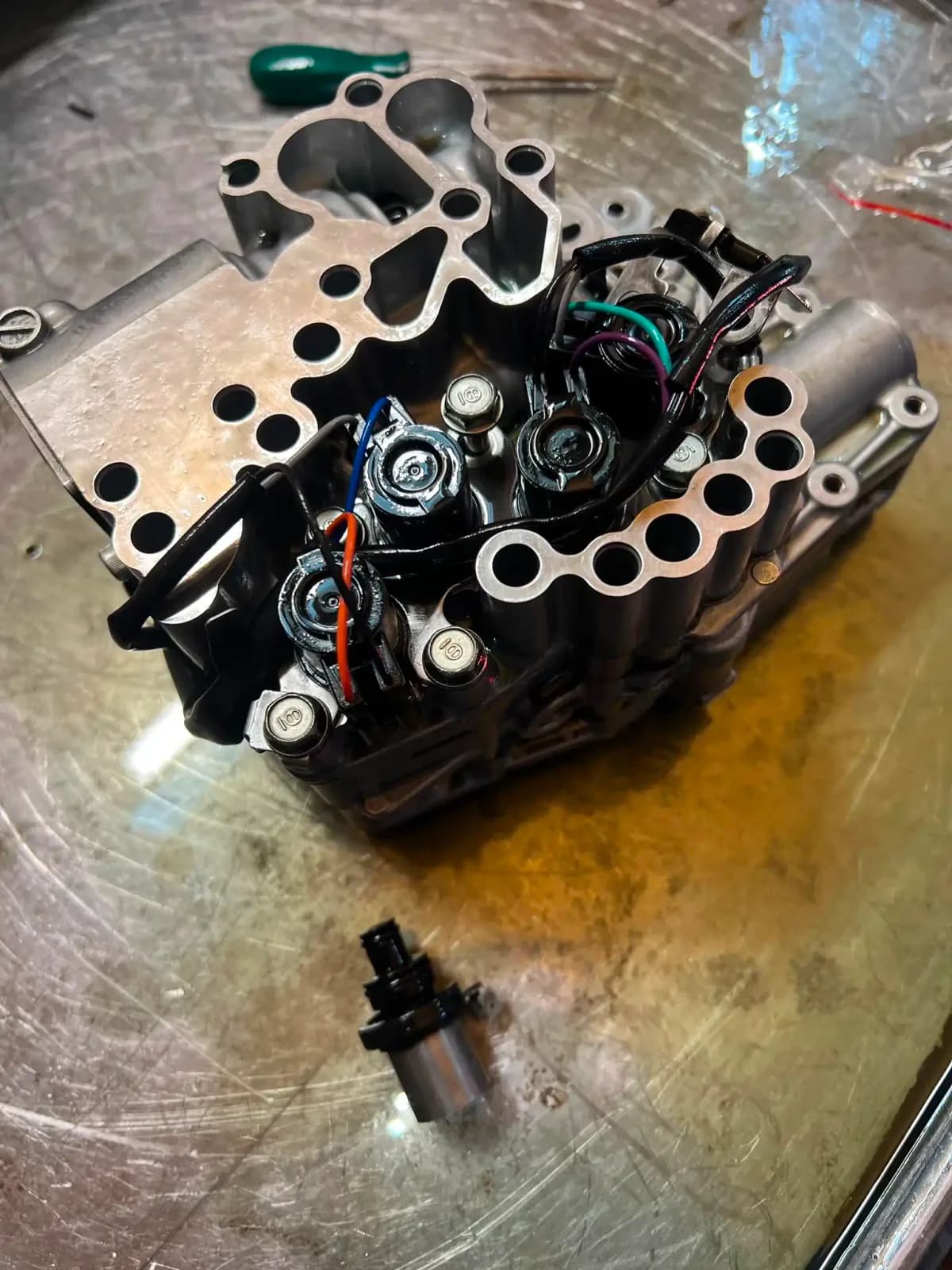

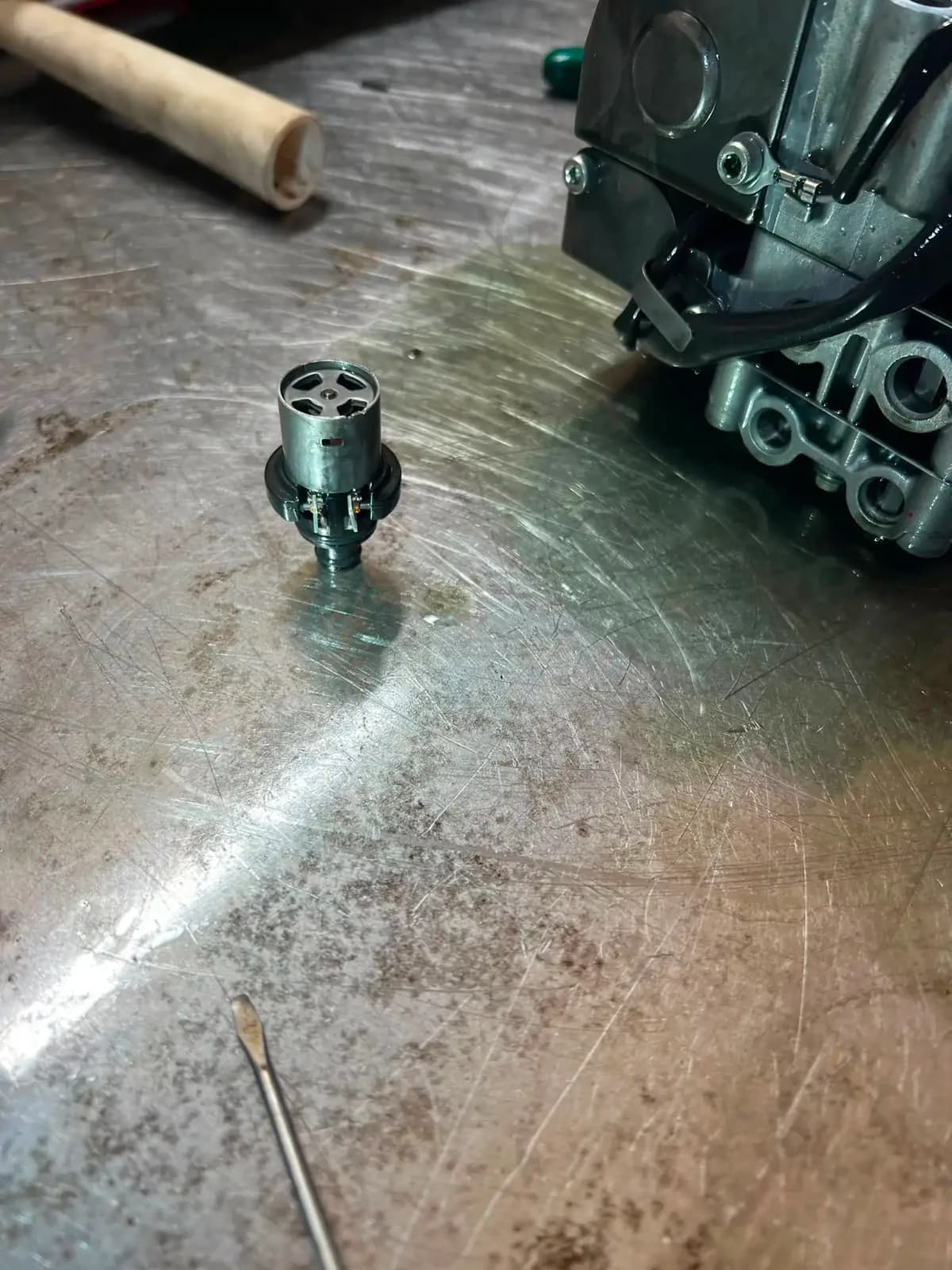

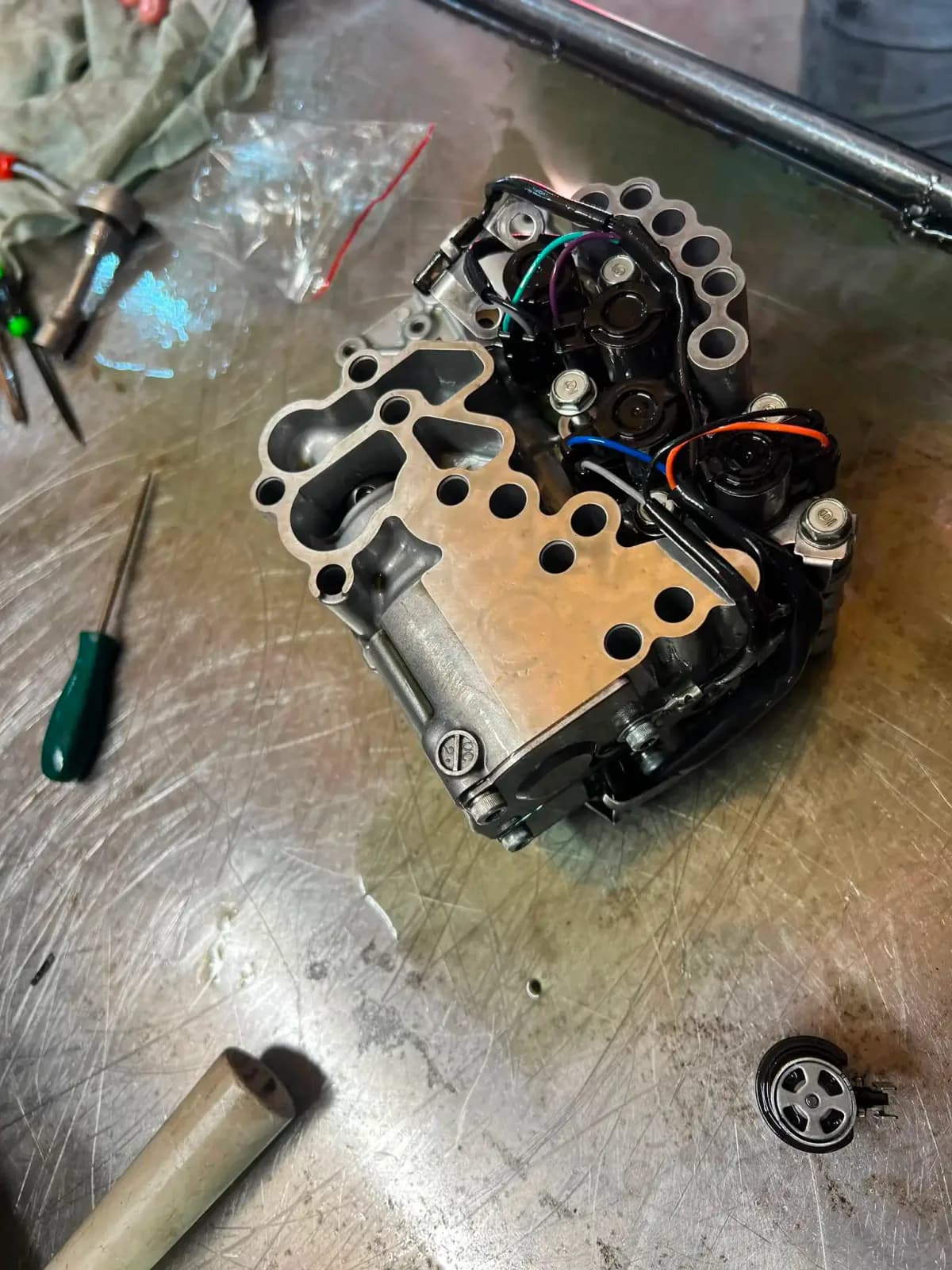

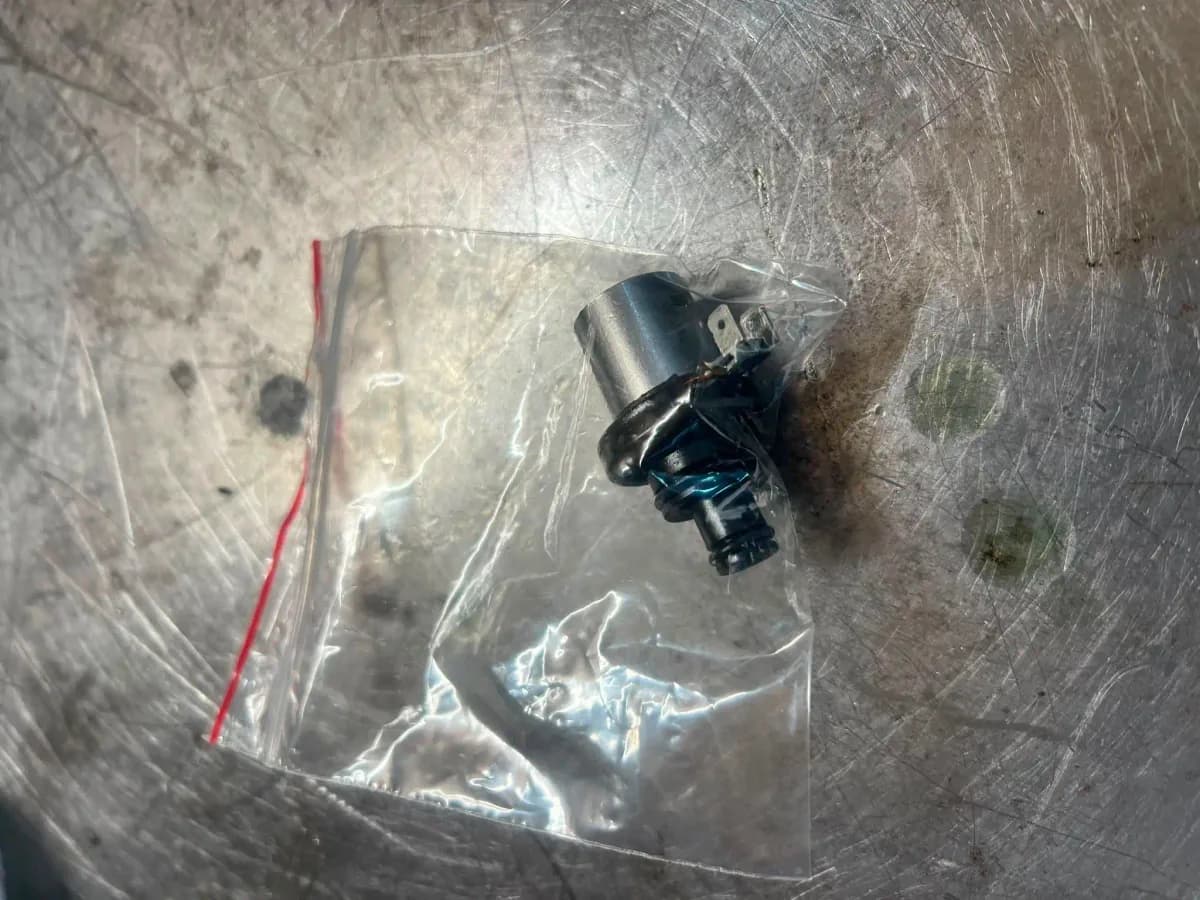

Zdjęcia z naprawy sterownika hydraulicznego CVT Subaru

Czym jest skrzynia CVT Subaru Lineartronic?

Lineartronic to bezstopniowa przekładnia CVT projektowana i produkowana przez samo Subaru, wprowadzona do produkcji seryjnej w 2009 roku wraz z piątą generacją Legacy i Outbacka. To pierwsza łańcuchowa przekładnia CVT zaprojektowana do wzdłużnego układu napędowego ze stałym napędem Symmetrical AWD – i to właśnie ten stały napęd czterech kół odpowiada za jedną z charakterystycznych usterek tej skrzyni, opisaną niżej.

Konstrukcyjnie Lineartronic różni się od popularnych CVT z pasem pchanym, takich jak Jatco JF015E w Renault. Zamiast pasa pracuje tu stalowy łańcuch typu link-and-pin dostarczany przez Schaeffler/LuK, obciążany na ciągnienie i biegnący po dwóch stożkowych, nawęglanych kołach pasowych. O tym, jak mocno łańcuch jest dociskany, decyduje ciśnienie wtórne regulowane przez liniowy elektrozawór w sterowniku hydraulicznym – dlatego awaria jednego zaworu potrafi w kilka sekund zniszczyć koła pasowe.

Rodzina dzieli się na dwie generacje. TR690 (Gen 1) jest dłuższa, ma dodatkową sekcję pośrednią ze sprzęgłem wejściowym i przekładnią planetarną biegu wstecznego, a jej sterownik hydrauliczny znajduje się w misce olejowej od spodu. TR580 (Gen 2) jest o około 100 mm krótsza i mniej więcej 15% lżejsza, a zespół biegu do przodu i wstecznego przeniesiono przed koła pasowe – jej sterownik hydrauliczny siedzi na górze korpusu. Wariant odczytujemy z tabliczki nad rozrusznikiem, zanim podamy wycenę robocizny, bo dostęp do naprawianego podzespołu jest w obu przypadkach zupełnie inny.

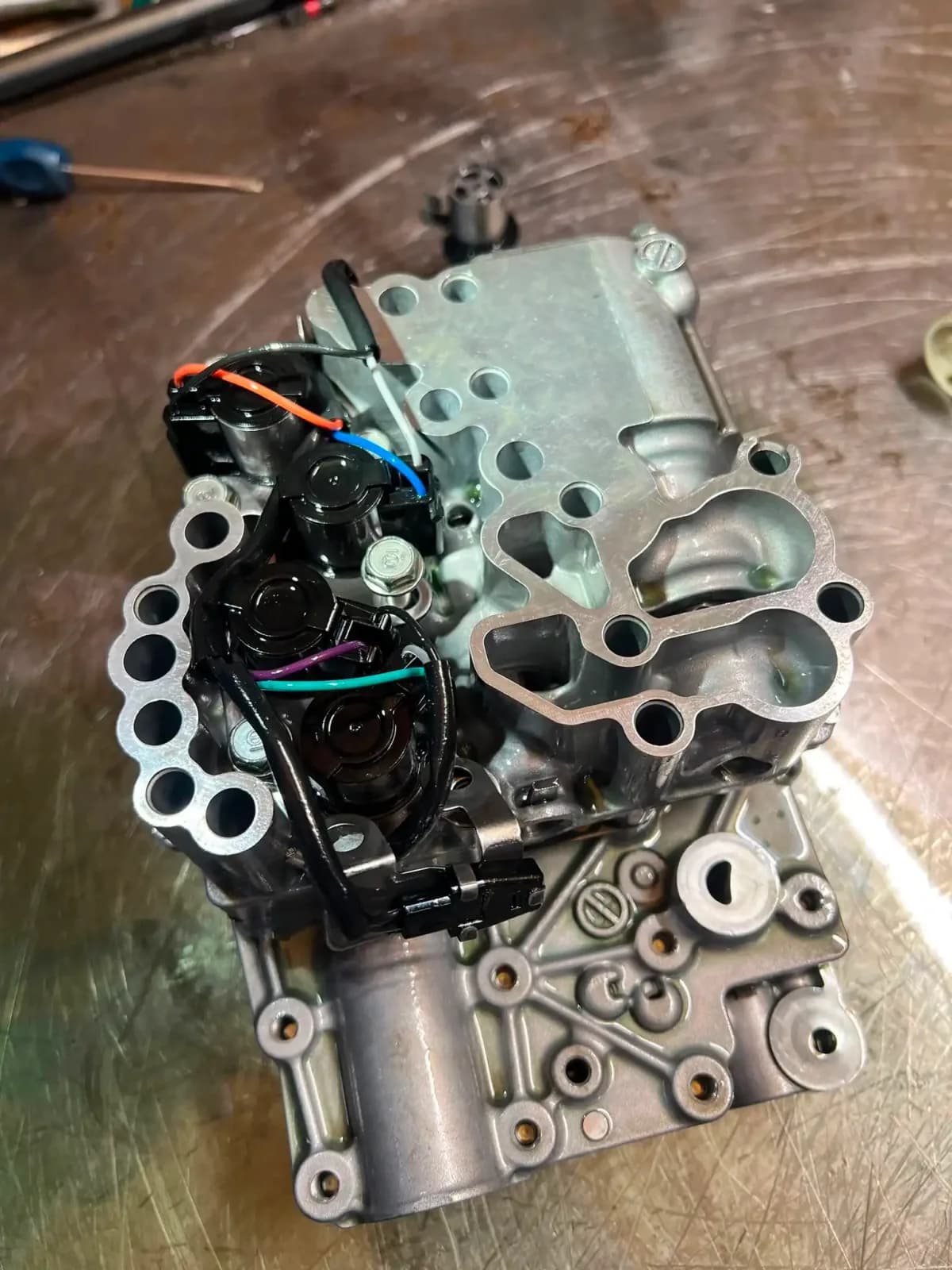

Sterownik hydrauliczny TR580 zawiera sześć elektrozaworów: liniowy zawór ciśnienia wtórnego (Secondary), liniowy zawór sprzęgła biegu do przodu i wstecznego (Forward/Reverse), zawór blokady konwertera (lock-up duty), dwa zawory sterujące kołami pasowymi (Primary-Up i Primary-Down) oraz zawór sprzęgła międzyosiowego AWD. TR690 ma o jeden zawór więcej – dwustanowy zawór blokady konwertera (lock-up ON/OFF), którego TR580 już nie ma. Zawory lock-up duty, Primary-Up i Primary-Down mają tę samą rezystancję (10–13,5 Ω) i są wzajemnie zamienne, także między generacjami; zawór AWD ma inną cewkę (2–4,5 Ω) i zamienny nie jest. Moduł sterujący TCM jest w nowszych wersjach przykręcony bezpośrednio do korpusu skrzyni – to osobny sterownik, a nie mechatronika zintegrowana z płytą zaworową, jak w skrzyniach DSG DQ250.

• Przekładnia łańcuchowa, nie pasowa – zamiast pasa pchanego Lineartronic pracuje na stalowym łańcuchu typu link-and-pin (Schaeffler/LuK) obciążanym na ciągnienie – to inna konstrukcja niż CVT Jatco czy Multitronic i wymaga innych procedur serwisowych
• Dwa warianty: TR580 i TR690 – TR690 (Gen 1) jest dłuższa i ma sterownik hydrauliczny w misce olejowej od spodu; TR580 (Gen 2) jest o ok. 100 mm krótsza i lżejsza, a jej sterownik hydrauliczny siedzi na górze korpusu – to pierwsza rzecz, którą ustalamy przed wyceną robocizny
• Sześć elektrozaworów w sterowniku hydraulicznym – Secondary (ciśnienie liniowe, ok. 5–7 Ω), Forward/Reverse (4–6 Ω), Lock-up duty, Primary-Up i Primary-Down (10–13,5 Ω) oraz sprzęgło międzyosiowe AWD (2–4,5 Ω); w TR690 dochodzi jeszcze dwustanowy zawór blokady konwertera (lock-up ON/OFF), którego TR580 już nie ma
• Sterownik TCM przykręcony do skrzyni – w nowszych Lineartronic moduł sterujący jest zamontowany bezpośrednio na korpusie przekładni – to osobny sterownik, a nie mechatronika zintegrowana z płytą zaworową jak w DSG
• Płyn dobierany według wariantu, nie modelu – Subaru CVTF-II (zielony) do wolnossących TR580, High Torque CVTF (pomarańczowy) do odmian wysokomomentowych, a najnowsze konstrukcje mają własne płyny niskolepkościowe; pomyłka na tym etapie kończy się uszkodzeniem przekładni
• Adaptacja po naprawie jest obowiązkowa – fabryczna dokumentacja wymaga procedury AT Learning Mode po wymianie sterownika hydraulicznego, TCM lub rozbiórce skrzyni – bez niej skrzynia twardo załącza D i R, a objawy wracają

Obsługiwane modele z Lineartronic

Najczęstsze usterki CVT Lineartronic

Wbrew obiegowej opinii Lineartronic nie psuje się przede wszystkim „mechanicznie”. Najwięcej problemów sprawia elektryka sterownika hydraulicznego – cewki elektrozaworów i wewnętrzna wiązka – a pierwotną przyczyną większości z nich jest zdegradowany płyn CVT. Poniżej przegląd tego, co faktycznie zawodzi:

Błąd P0971 w Subaru – co dokładnie oznacza

Kod P0971 to według nomenklatury SAE Pressure Control Solenoid „C” Control Circuit High. Sama nazwa nie mówi jednak, o który zawór chodzi – a to zależy od konstrukcji skrzyni. W Subaru Lineartronic zawór oznaczony jako „C” to elektrozawór sprzęgła międzyosiowego AWD (transfer clutch), a nie zawór ciśnienia głównego czy blokady konwertera. To rozróżnienie ma bezpośrednie przełożenie na diagnozę: cewka tego zaworu ma na zimno tylko 2–4,5 Ω, czyli wyraźnie mniej niż pozostałe pozycje w korpusie.

Fabrycznie opisanym objawem P0971 jest zjawisko określane jako tight corner braking – przy manewrowaniu na pełnym skręcie (parkowanie, zawracanie) auto podskakuje i przyhamowuje, bo sprzęgło międzyosiowe nie rozłącza się prawidłowo przy różnicy prędkości osi. Drugi objaw z dokumentacji to ogólne pogorszenie prowadzenia. Z naszej praktyki dochodzi do tego zwykle migająca kontrolka AT OIL TEMP oraz zapalone ABS, VDC i kontrola trakcji, bo moduły podwozia tracą prawidłowe dane ze skrzyni; część aut przechodzi przy tym w tryb ograniczonej sprawności.

Kod „bliźniaczy” P0970 dotyczy tego samego zaworu, tyle że niskiej strony obwodu sterowania. Na jednym egzemplarzu oba kody często pojawiają się naprzemiennie. W obu przypadkach realne przyczyny są trzy: uszkodzona cewka zaworu, przetarta do korpusu wiązka wewnętrzna albo uszkodzony stopień mocy w sterowniku skrzyni. Wymiana zaworu bez sprawdzenia wiązki kończy się powrotem tego samego kodu po kilkuset kilometrach.

Kody błędów CVT Subaru Lineartronic

Poniżej kody, które realnie zapisuje sterownik skrzyni Lineartronic. Uwaga na typową pułapkę: tani czytnik OBD często pokazuje wyłącznie P0700 z pamięci sterownika silnika albo podaje kody spoza fabrycznej listy CVT. Rzeczywisty kod trzeba odczytać bezpośrednio z modułu przekładni.

Kody błędów Subaru Lineartronic

Objawy wymagające wizyty w warsztacie

Objawy usterki Lineartronic dzielą się na dwie grupy. Pierwsza to sygnalizacja na desce rozdzielczej – migająca AT OIL TEMP i kaskada kontrolek ABS/VDC. Druga to zachowanie samej przekładni. Jeśli chcesz zrozumieć konkretny objaw, zajrzyj też do poradników: dlaczego skrzynia automatyczna szarpie oraz dlaczego skrzynia wchodzi w tryb awaryjny.

Zakres naprawy CVT Subaru u nas

Zakres dostosowujemy do rzeczywistego uszkodzenia – od wymiany jednego elektrozaworu, przez naprawę przetartej wiązki wewnętrznej, po wymianę płynu z pełną procedurą adaptacji. Po każdej ingerencji w sterownik hydrauliczny wymagana jest komputerowa adaptacja skrzyni biegów:

1. Diagnostyka wstępna

Ustalenie, który kod faktycznie siedzi w sterowniku skrzyni – bez demontażu czegokolwiek:

• Odczyt kodów bezpośrednio ze sterownika skrzyni, nie tylko z ECM
• Odczyt parametrów bieżących – prądy zadane i rzeczywiste zaworów
• Ustalenie wariantu TR580 lub TR690 z tabliczki nad rozrusznikiem
• Ocena stanu i poziomu płynu CVT oraz opiłków na magnesach

2. Demontaż sterownika hydraulicznego i pomiary

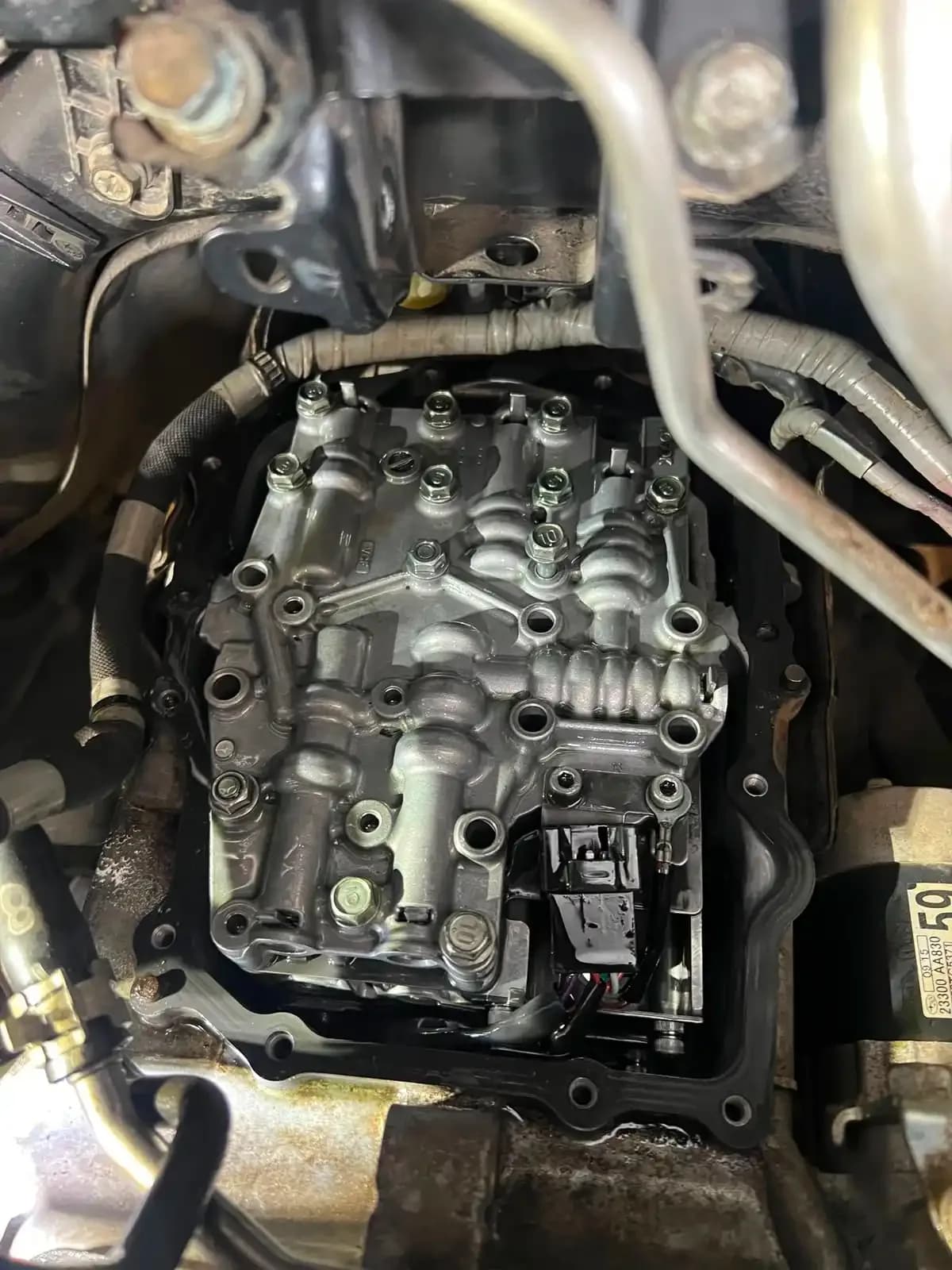

Dostęp zależy od wariantu: w TR580 sterownik jest na górze korpusu, w TR690 w misce olejowej od spodu:

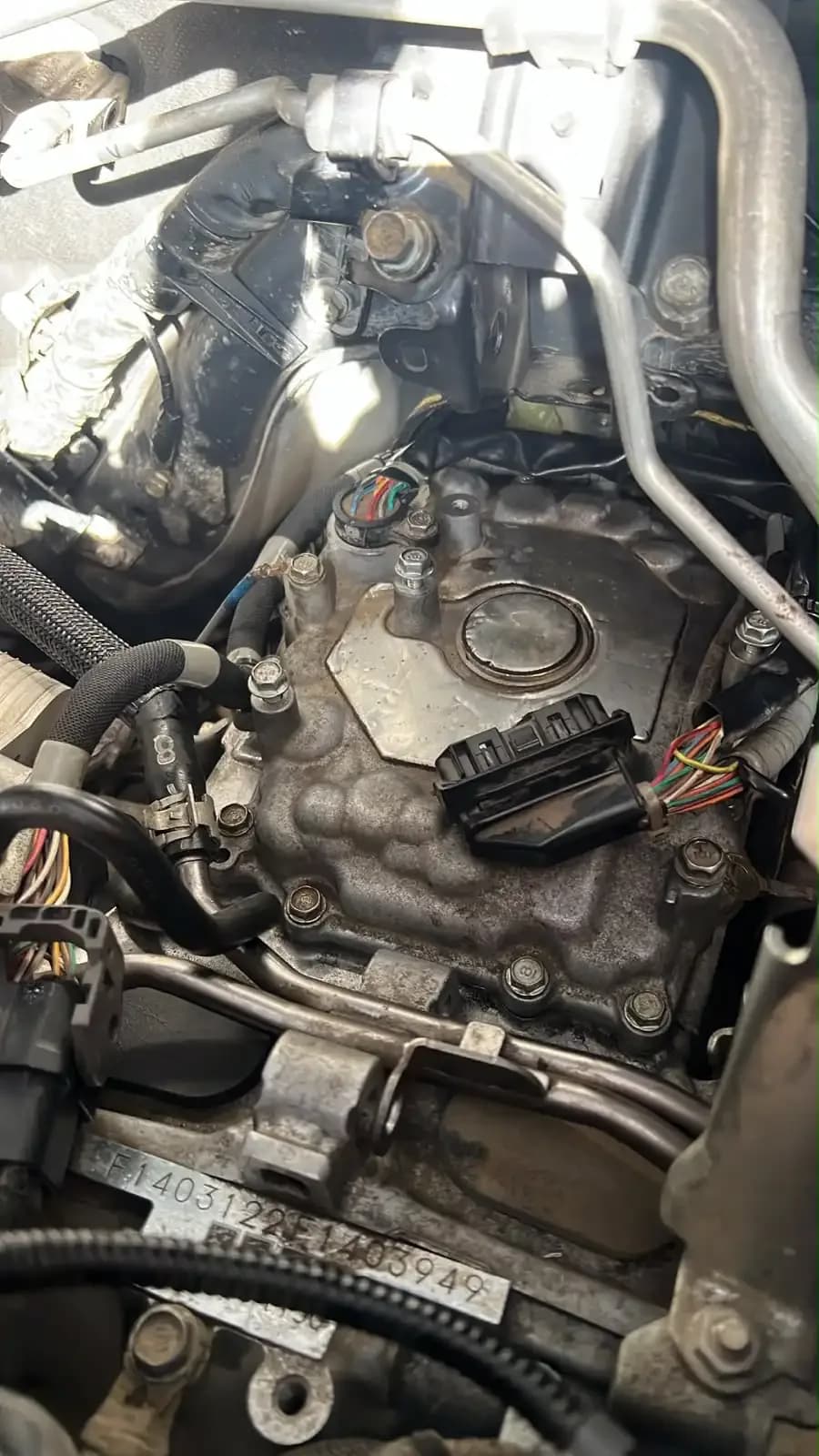

• Sprawdzenie ciągłości wiązki między sterownikiem a skrzynią

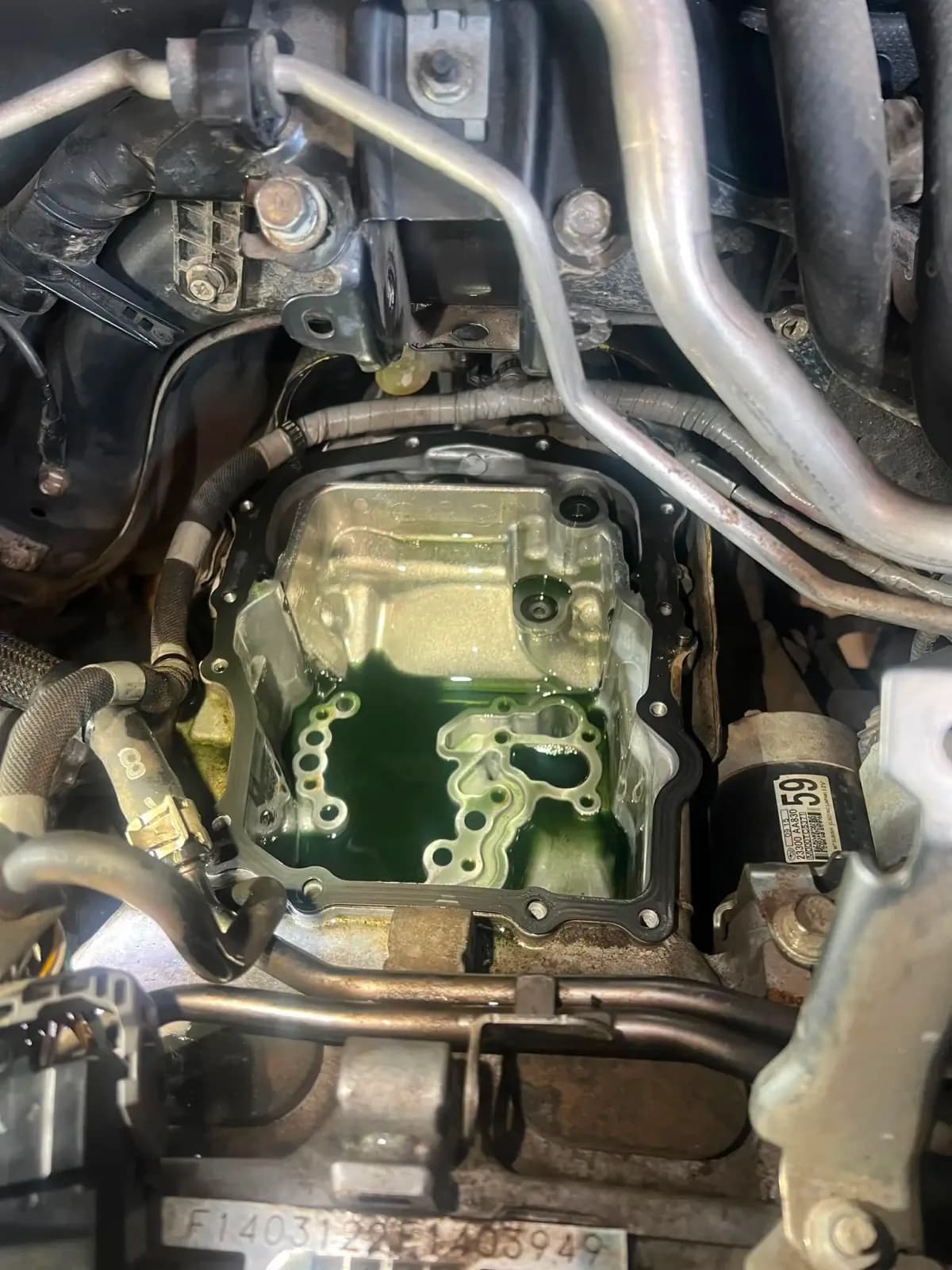

• Spuszczenie płynu i zdjęcie miski olejowej

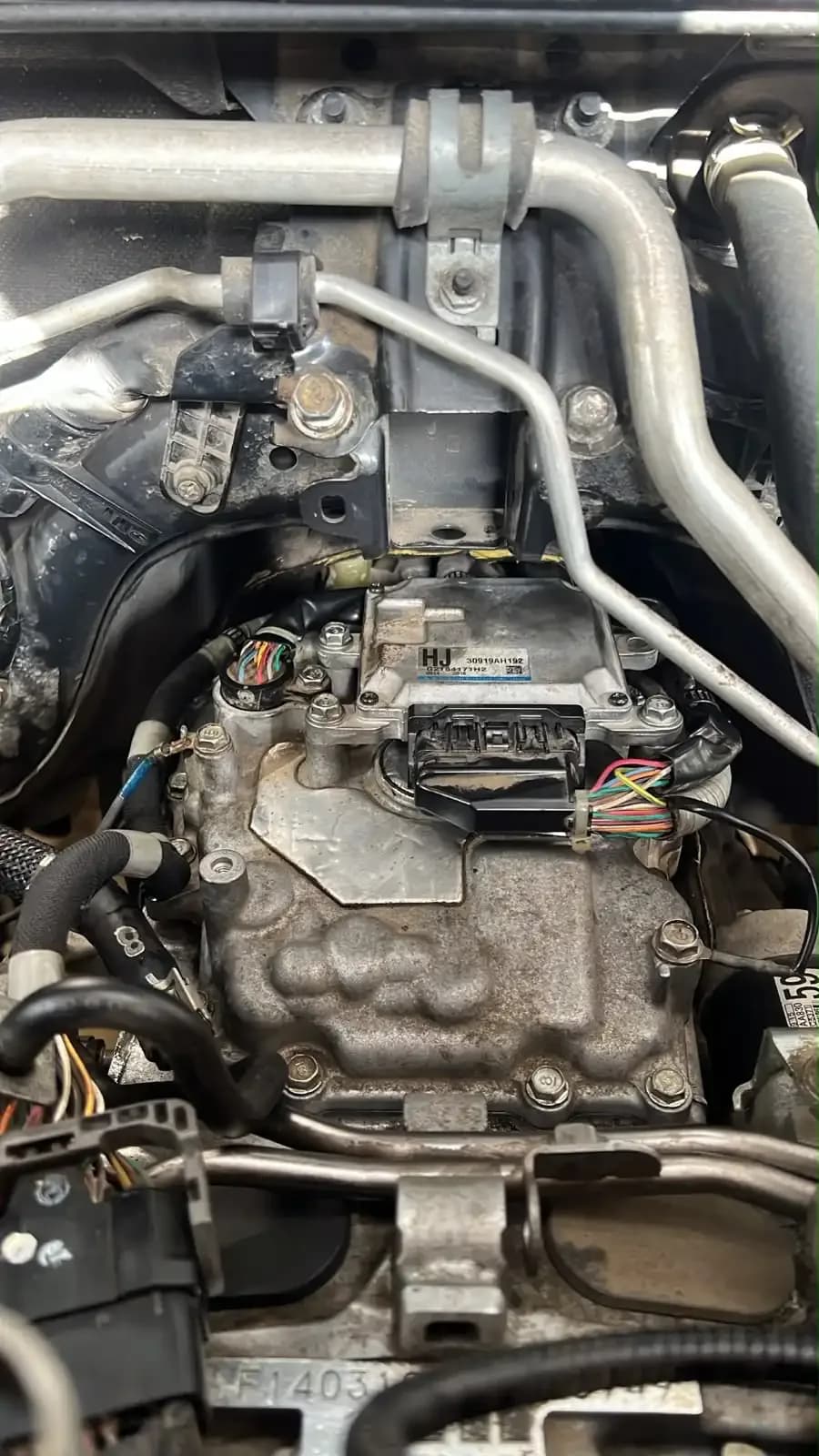

• W TR580 zdjęcie modułu sterującego z pokrywy sterownika hydraulicznego
• Pomiar rezystancji każdego elektrozaworu na zimno i po nagrzaniu
• Oględziny wewnętrznej wiązki pod pokrywą – szukamy przetarć do korpusu
• Wycena naprawy po oględzinach

3. Naprawa – zakres dostosowany do uszkodzenia

Subaru fabrycznie sprzedaje wyłącznie kompletny sterownik hydrauliczny, bo przewody zaworów są wlutowane w wewnętrzną wiązkę. My wymieniamy pojedyncze elementy:

• Wymiana uszkodzonego elektrozaworu z przelutowaniem przewodu w wiązce
• Koszulki termokurczliwe odporne na olej – zwykłe rozpuszczają się w CVTF
• Naprawa przetartego odcinka wiązki wewnętrznej
• Czyszczenie kanałów i sitek sterownika hydraulicznego
• Wymiana uszczelnień i filtra

4. Montaż, płyn CVT i adaptacja

Krok, którego pominięcie sprawia, że objawy wracają mimo poprawnie wymienionej części:

• Napełnienie płynem dobranym do wariantu skrzyni, nie do modelu auta
• Kontrola poziomu w oknie temperatury, po przepuszczeniu dźwigni przez wszystkie zakresy
• Procedura AT Learning Mode – auto uniesione, płyn 40–65 °C, odbiorniki wyłączone
• Przy twardych załączeniach D/R dodatkowo Learning Control Pressure
• Jazda próbna i weryfikacja braku kodów po cyklu grzewczym

Płyn CVT i adaptacja – dwa kroki, które decydują o trwałości naprawy

Płyn w Lineartronic dobiera się według wariantu skrzyni, nie według modelu auta. Standardem dla TR580 jest Subaru CVTF-II (zielony), natomiast odmiany wysokomomentowe wymagają High Torque CVTF (pomarańczowy). Pomyłka na tym etapie nie kończy się gorszą kulturą pracy, tylko uszkodzeniem przekładni. Pojemność układu TR580 przy pełnym napełnieniu to około 12 litrów, więc wymiana grawitacyjna wypuszcza tylko część płynu – przy zabrudzonym oleju potrzeba kilku cykli lub wymiany dynamicznej. Poziom kontrolujemy w oknie temperatury, po przepuszczeniu dźwigni przez wszystkie zakresy na pracującym silniku.

Drugi krok to adaptacja. Fabryczna dokumentacja wymaga procedury AT Learning Mode po wymianie modułu sterującego, wymianie lub rozbiórce skrzyni, wymianie sterownika hydraulicznego oraz po skasowaniu wartości adaptacyjnych. Procedura ma twarde warunki: dźwignia w pozycji P, zaciągnięty hamulec ręczny, auto uniesione tak, by koła nie dotykały podłoża, temperatura płynu 40–65 °C i wyłączone wszystkie odbiorniki prądu. Przy twardych załączeniach D i R dokładamy procedury Learning Control Pressure. Naprawa bez tego kroku wygląda na nieudaną, mimo że część została wymieniona poprawnie.

Dlaczego my?

• Naprawa zaworu zamiast całego sterownika – Subaru sprzedaje tylko kompletny valve body – my wymieniamy pojedynczy elektrozawór i przelutowujemy przewód w wiązce
• Pomiar na zimno i po nagrzaniu – cewka zaworu lock-up potrafi rozewrzeć się dopiero przy 90 °C – pomiar tylko na zimnej skrzyni przepuszcza tę usterkę
• Sprawdzamy wiązkę, nie tylko zawór – zwarcie przetartej wiązki do masy wygląda w skanerze identycznie jak spalona cewka – bez tego kroku kod wraca
• Właściwy płyn CVT – dobieramy CVTF-II albo High Torque według wariantu skrzyni – pomyłka na tym etapie kończy się uszkodzeniem przekładni
• Pełna procedura adaptacji – AT Learning Mode w wymaganych warunkach temperaturowych, a przy twardych załączeniach D/R także Learning Control Pressure
• Dokumentacja fotograficzna – zdjęcia z każdego etapu naprawy – wiesz dokładnie, co zostało zrobione w Twojej skrzyni

Proces realizacji usługi

1. Kontakt i opis objawów – omówienie kodów, zachowania kontrolek i historii wymian płynu CVT
2. Diagnostyka na aucie – odczyt kodów ze sterownika skrzyni, parametry bieżące, jazda testowa
3. Demontaż sterownika hydraulicznego – zdjęcie miski, pomiary rezystancji zaworów, kontrola wiązki
4. Wycena po oględzinach – dopiero po pomiarach wiadomo, czy to zawór, wiązka, czy uszkodzenie mechaniczne
5. Naprawa i montaż – wymiana elektrozaworu lub naprawa wiązki, czyszczenie kanałów, nowe uszczelnienia
6. Płyn CVT i adaptacja – napełnienie właściwym płynem, kontrola poziomu w oknie temperatury, AT Learning Mode
7. Jazda próbna i odbiór – weryfikacja braku kodów po pełnym cyklu grzewczym, raport fotograficzny

Cennik

Skontaktuj się z nami

Twoje Subaru ma kod P0971, miga kontrolka AT OIL TEMP, zapaliły się ABS i VDC albo skrzynia przestała zmieniać przełożenie? Skontaktuj się z nami – ustalimy, czy to elektrozawór, wiązka wewnętrzna, czy uszkodzenie mechaniczne, i podamy zakres naprawy.
