Naprawa skrzyni biegów Forda HF35 eCVT – Mondeo / Fusion / C-Max Hybrid
HF35 eCVT to hybrydowa przekładnia powersplit produkowana przez Ford od 2013 roku, montowana w Ford Mondeo Hybrid, Fusion Hybrid, C-Max Hybrid (z plug-in Energi włącznie) i Lincoln MKZ Hybrid. Konstrukcja łączy silnik 2.0L Atkinson z dwoma silnikami elektrycznymi MG1 (generator) i MG2 (silnik trakcyjny) przez układ planetarny — nie ma klasycznego konwertera momentu ani fizycznych przełożeń biegów. Stosuje olej Mercon LV (pojemność ok. 4,5 l). Najczęstsza usterka to zużyte łożyska dyferencjału i wału transferowego w roczniach 2013–2015, objawiające się hałasem typu grinding nasilającym się z prędkością.
Specjalizujemy się w naprawie HF35 — wymianie łożysk dyferencjału i transfer shaft, regeneracji po wycieku oleju, diagnostyce układu hybrydowego z odczytem kodów P0A. Wbrew powszechnej opinii skrzynia HF35/HF45 nadaje się do regeneracji, znacznie taniej niż wymiana w ASO.
Przykład naprawy: Ford Mondeo Hybrid
Pacjent: Ford Mondeo Hybrid 2.0 iVCT
Objawy: Wyciek oleju ze skrzyni biegów, zbyt duży luz na dyferencjale od strony półosi
Naprawa: Wymiana wszystkich łożysk, nowe uszczelnienia, regulacja luzu

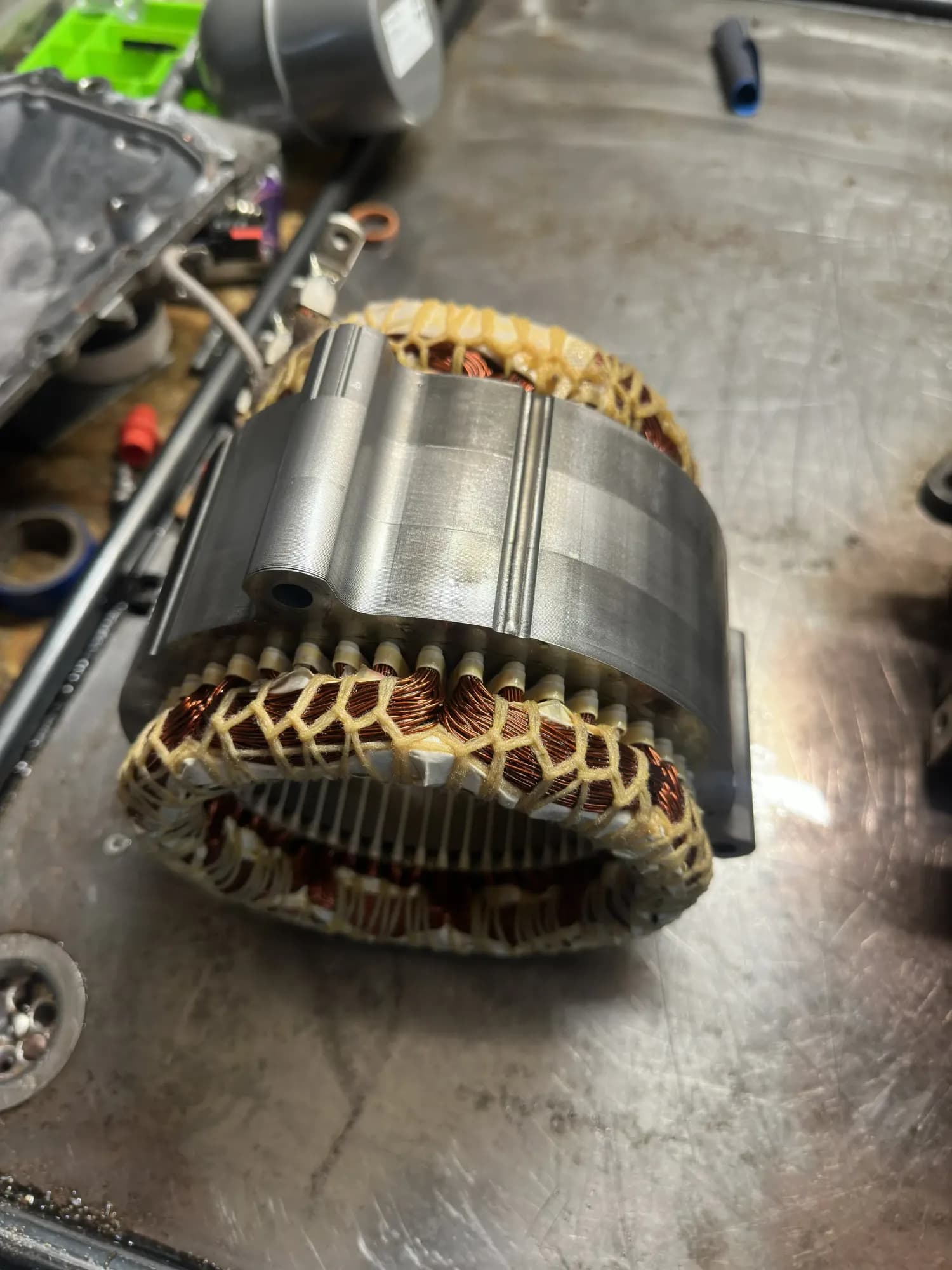

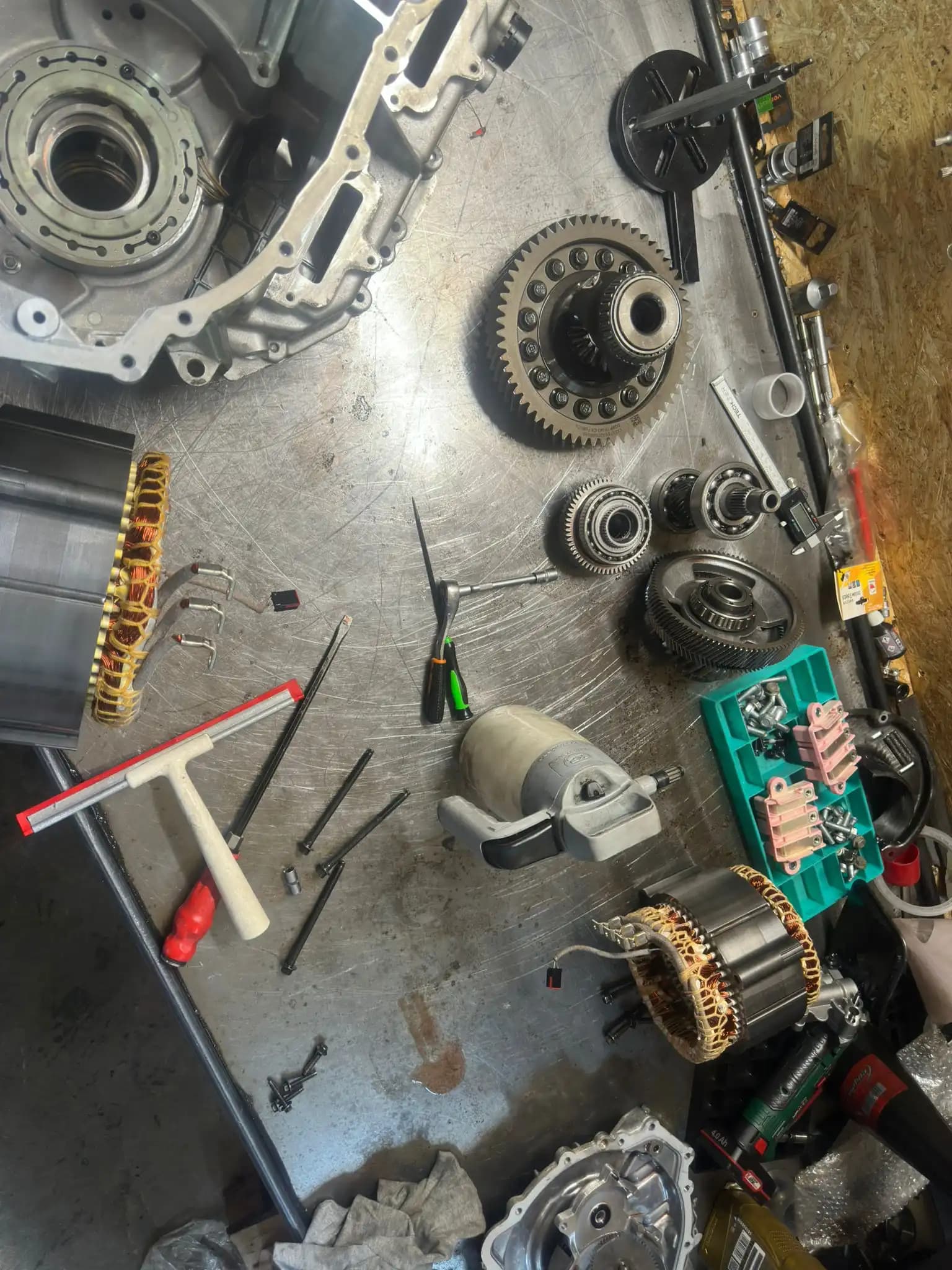

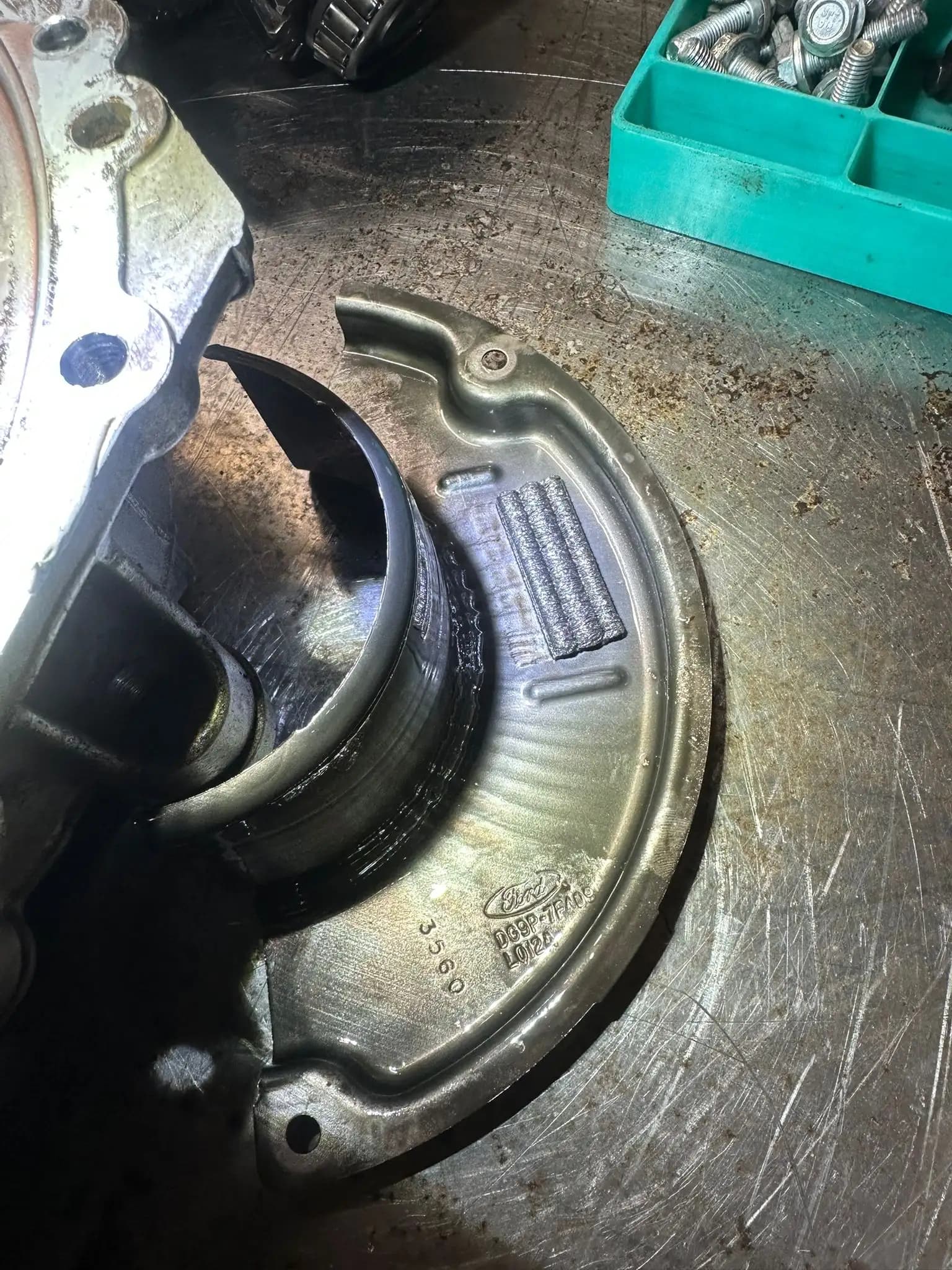

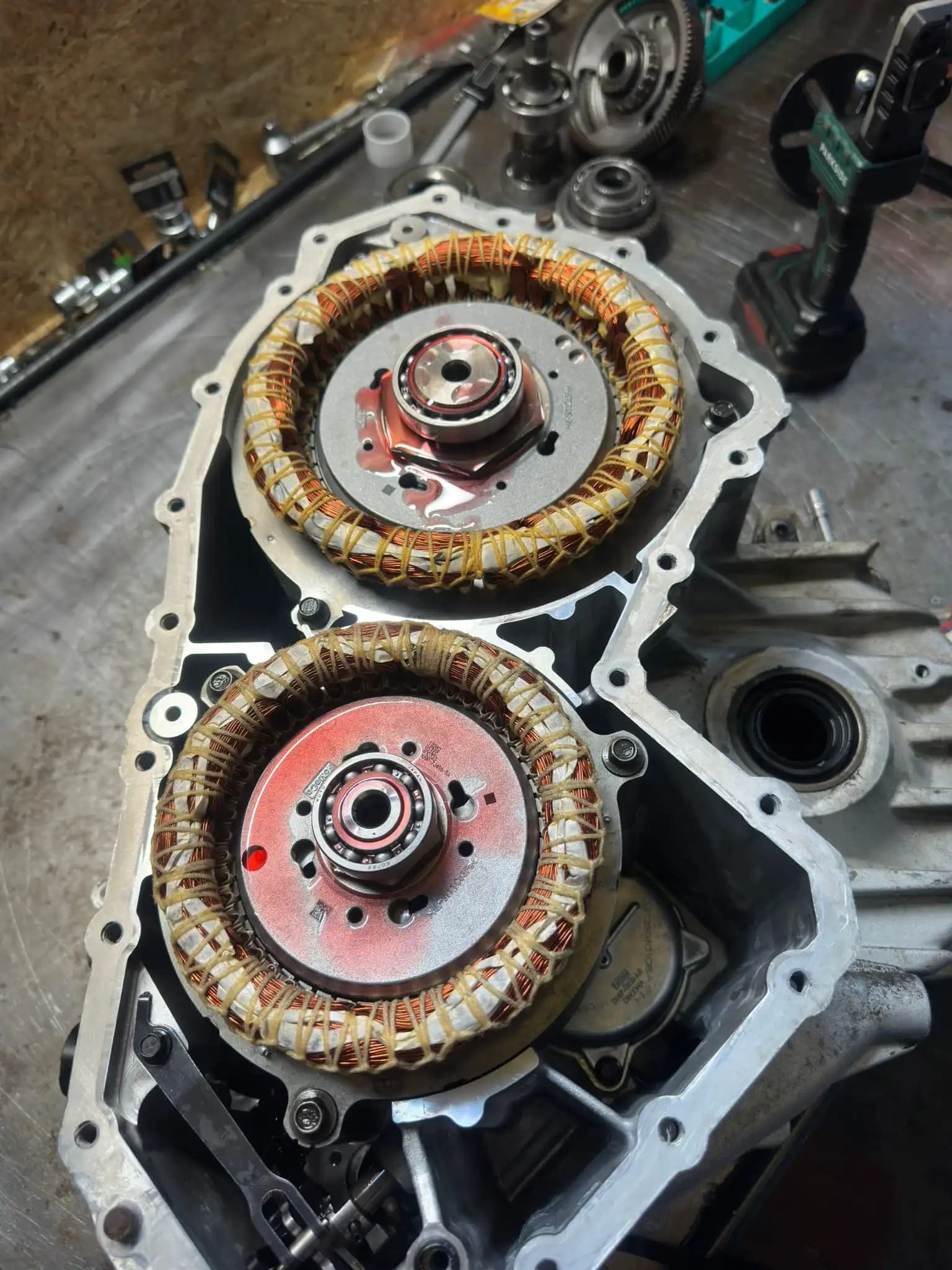

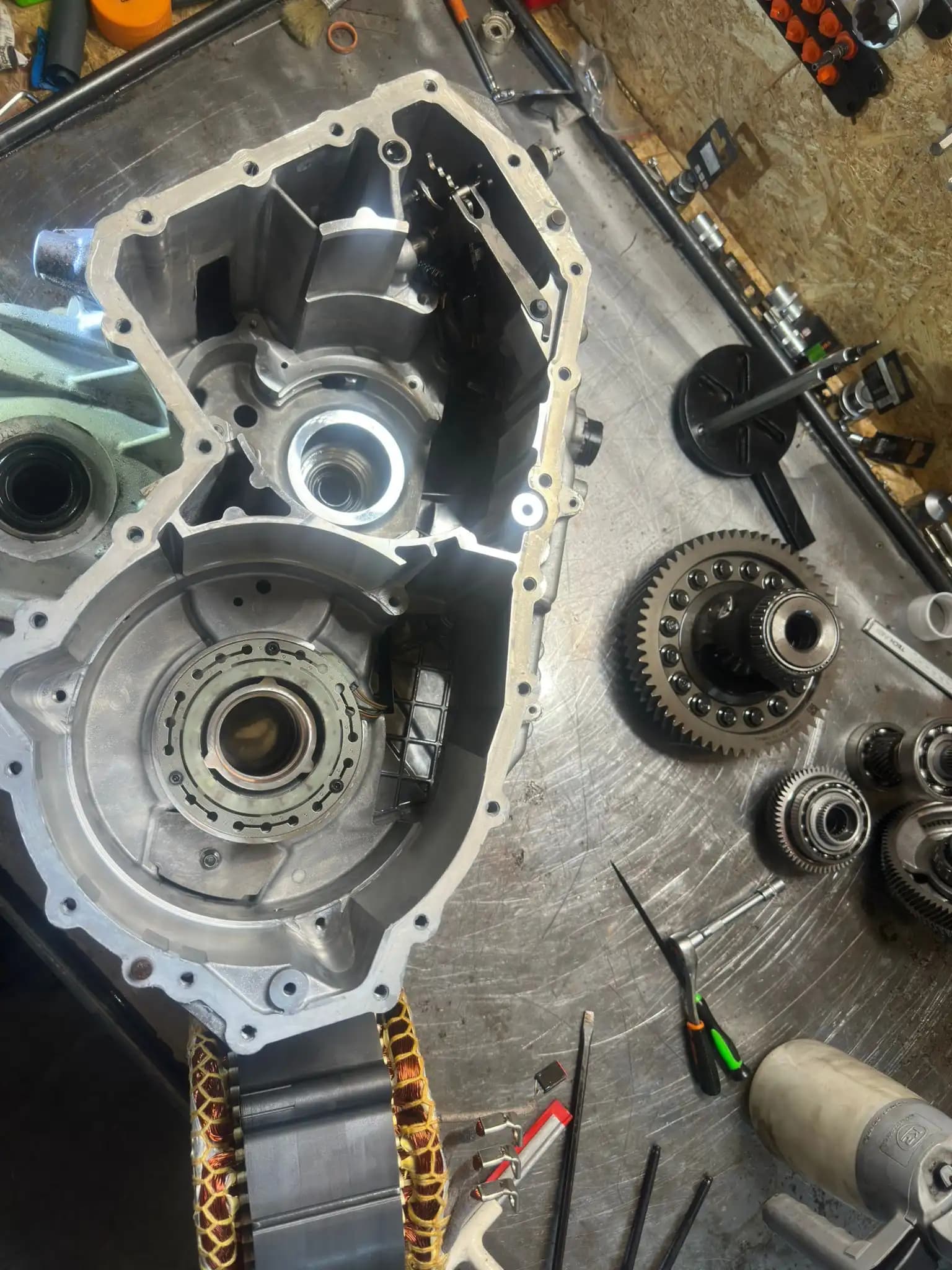

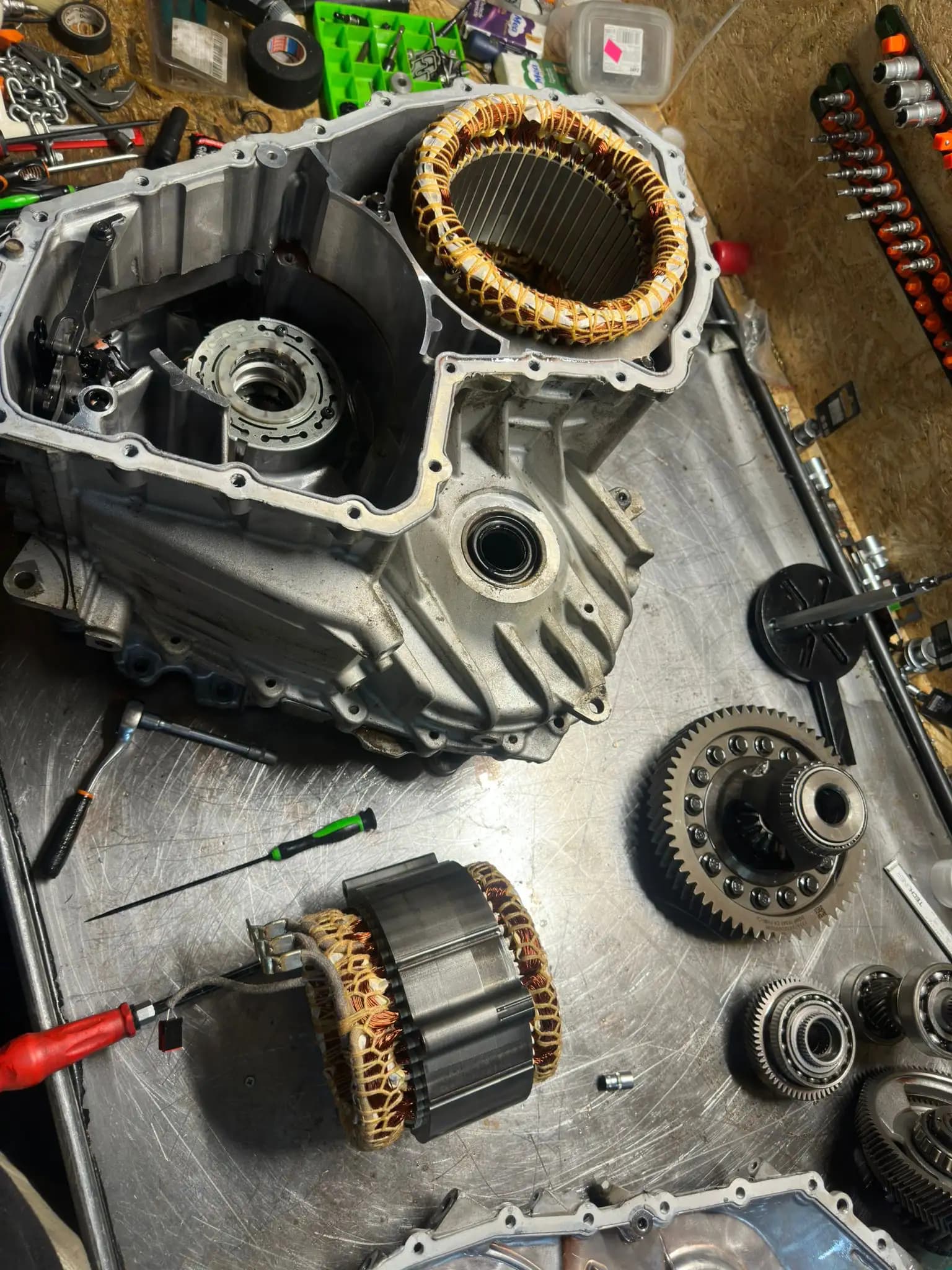

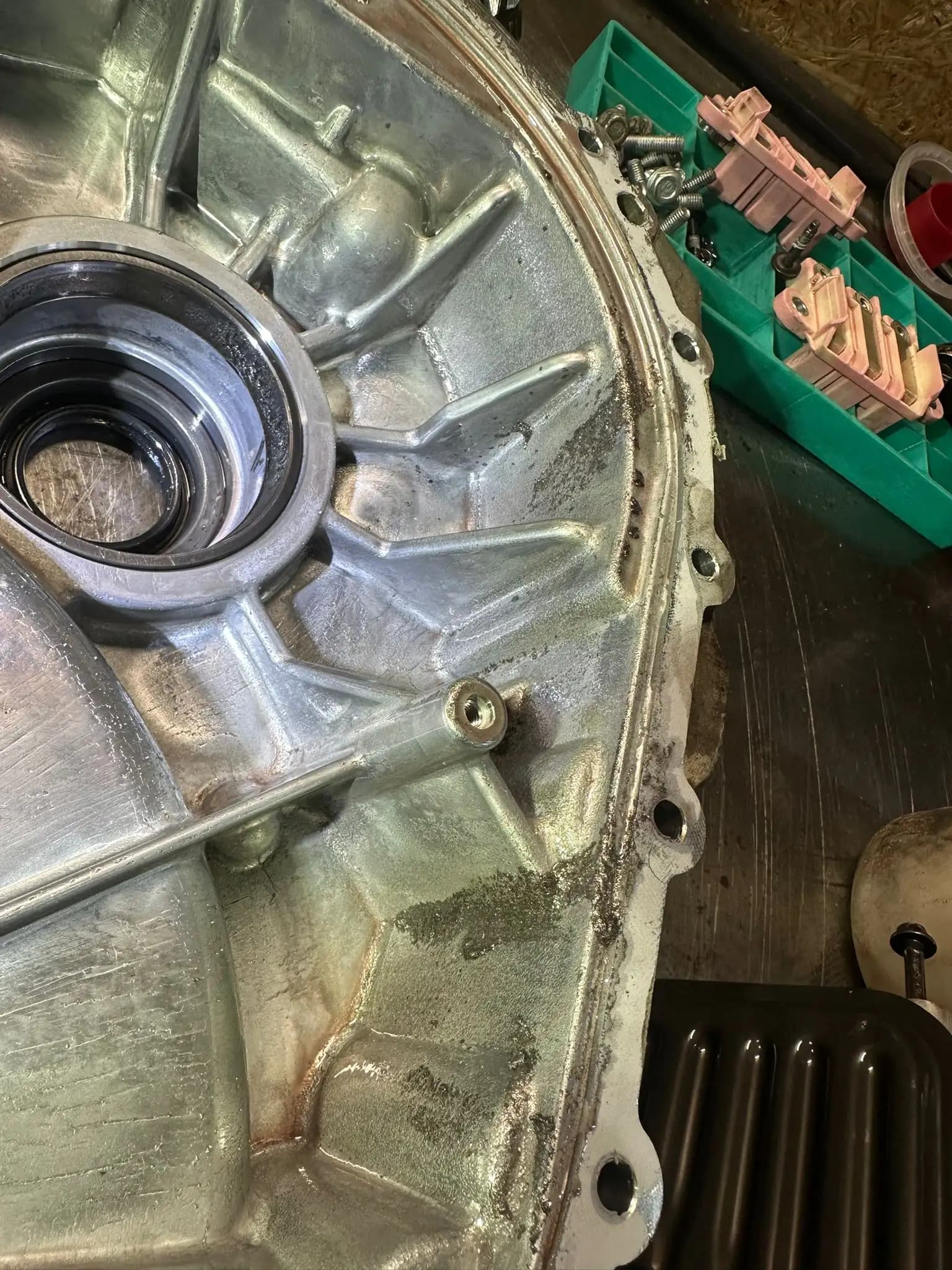

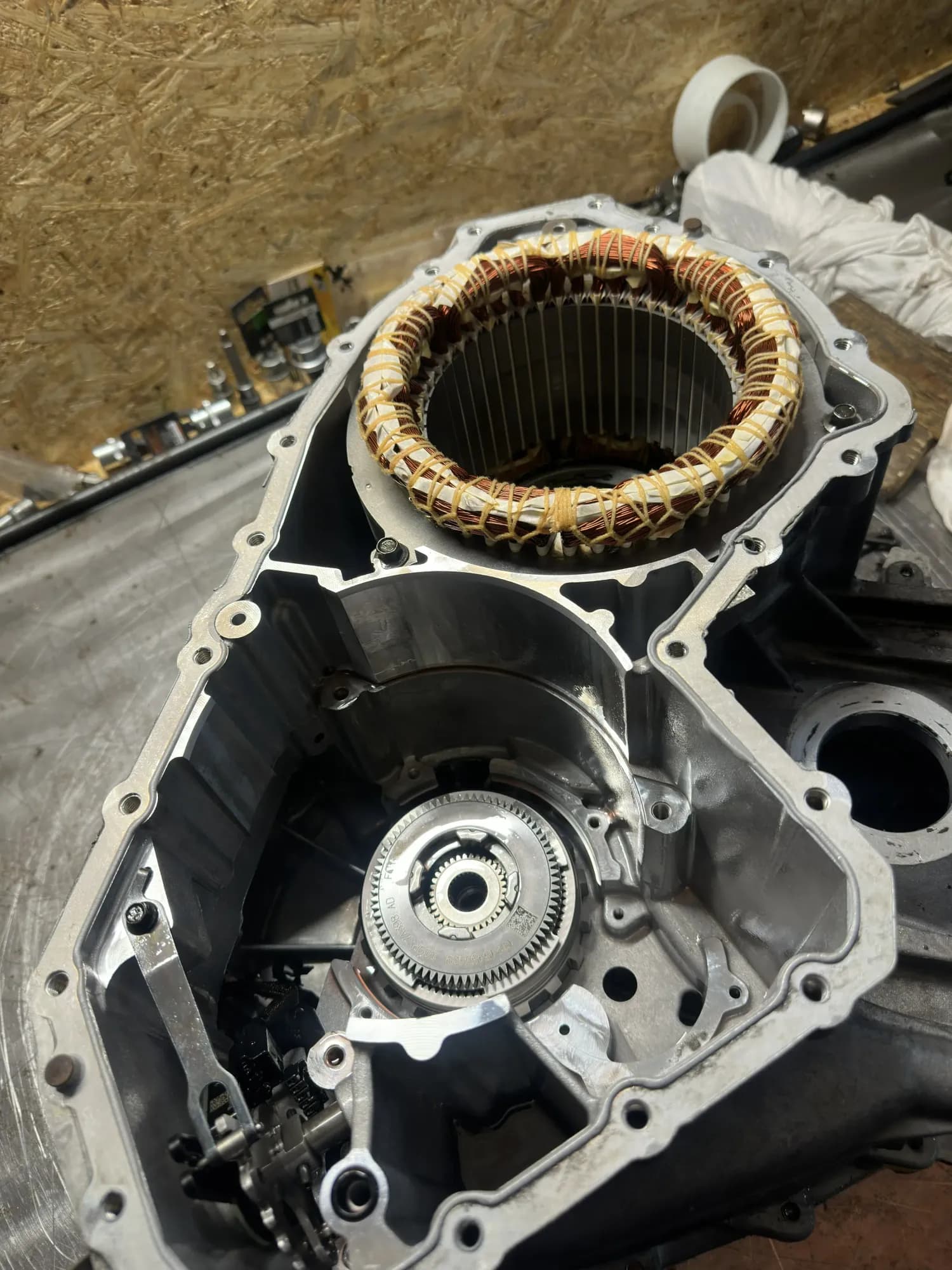

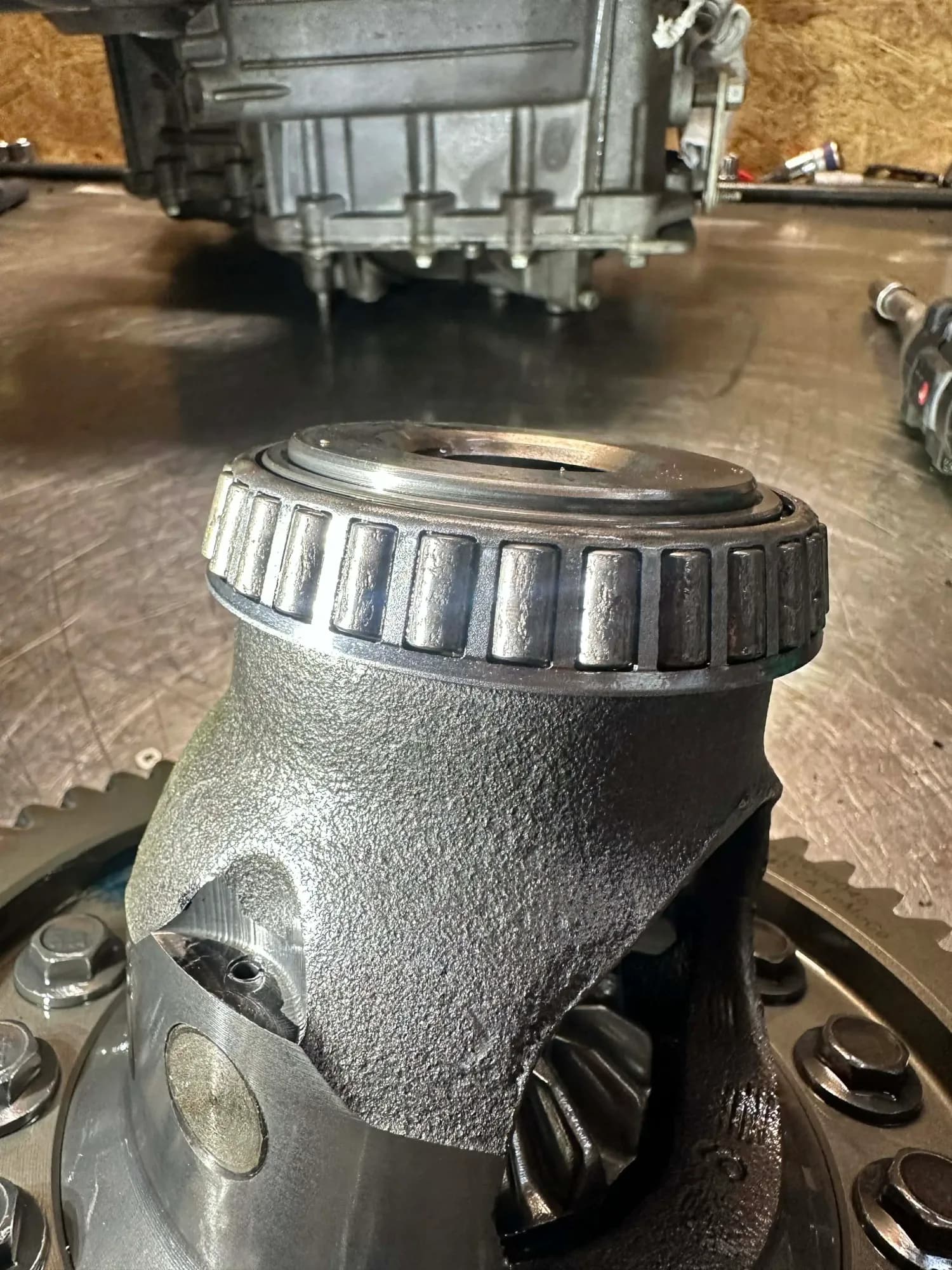

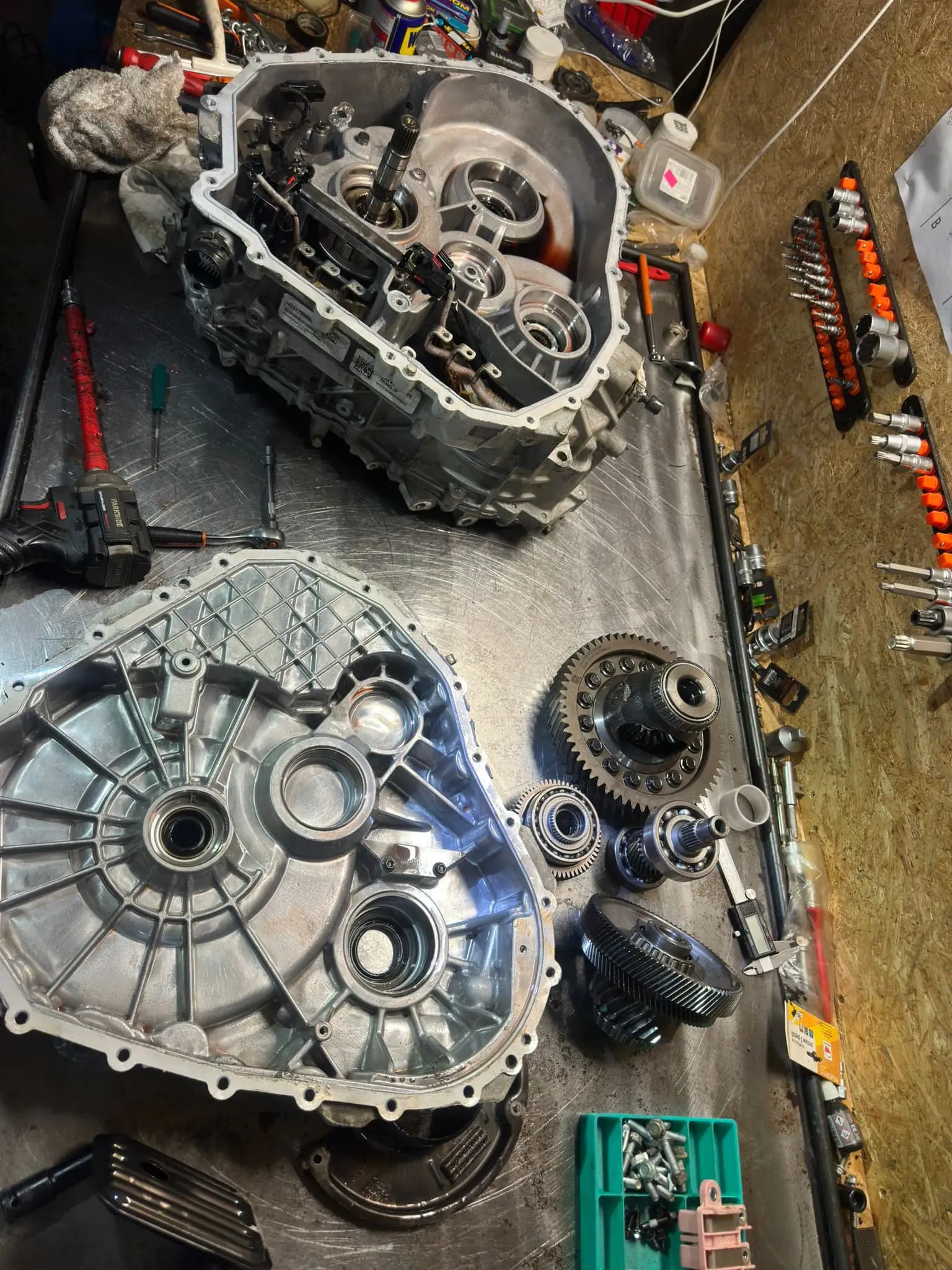

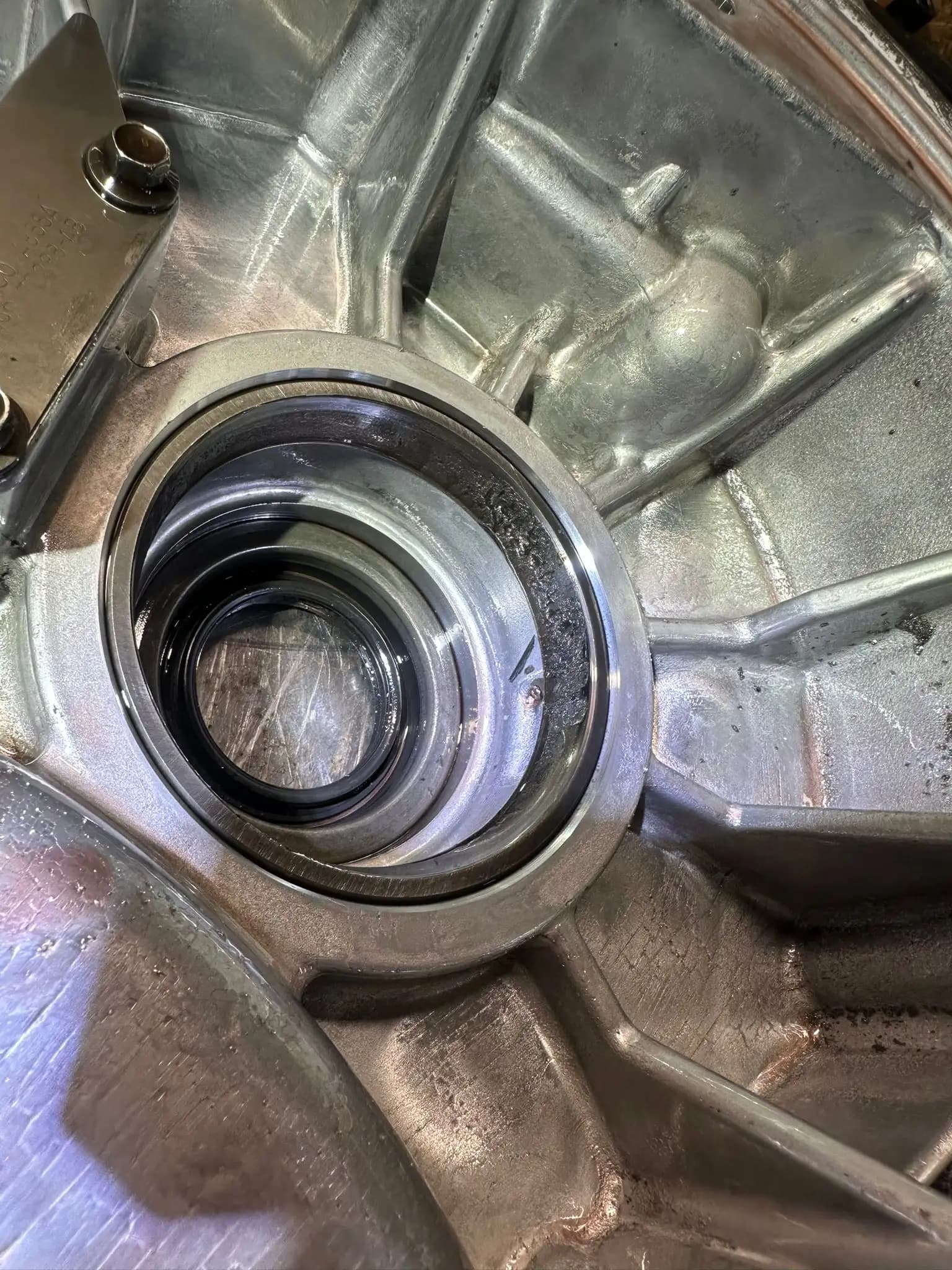

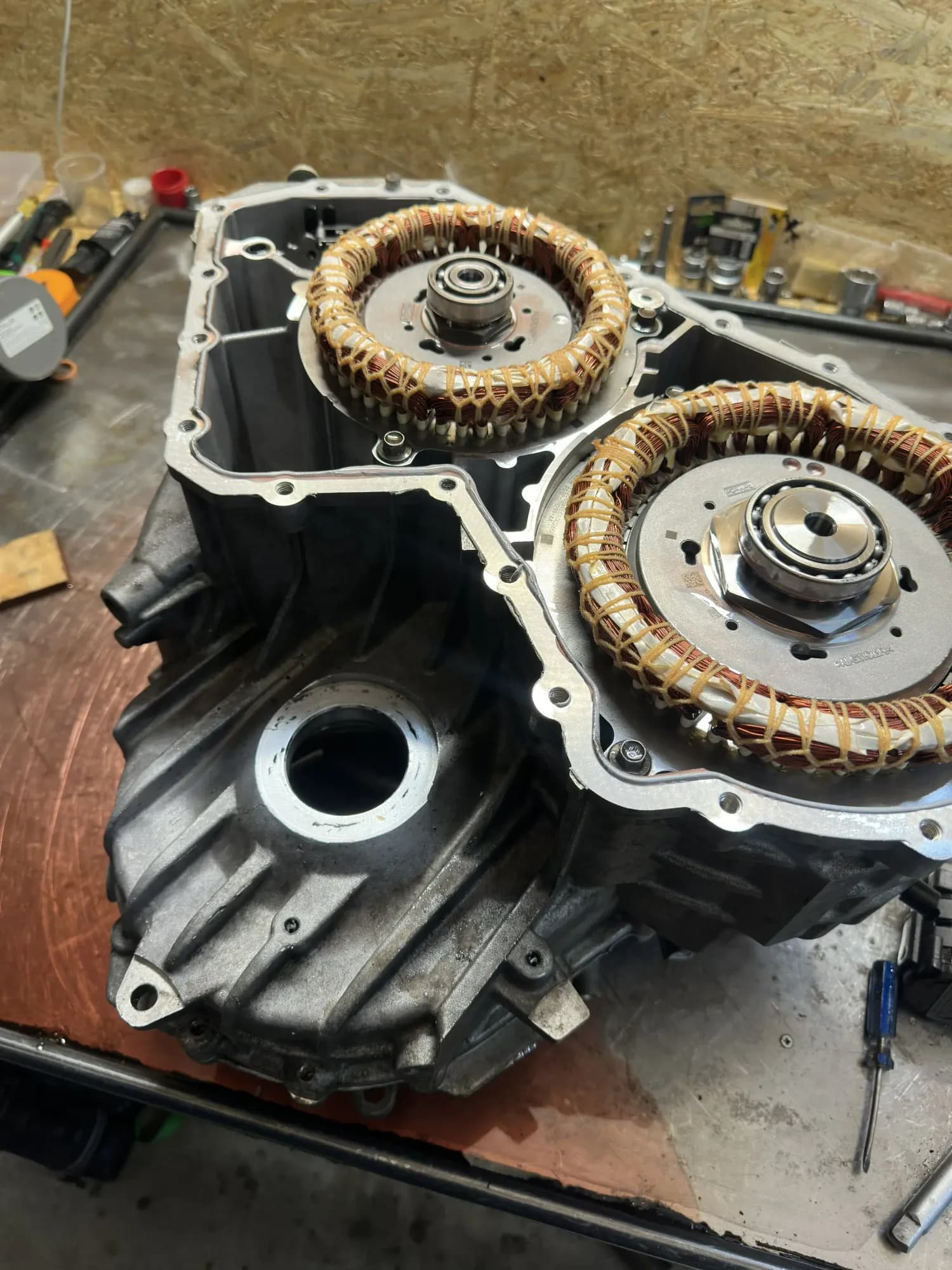

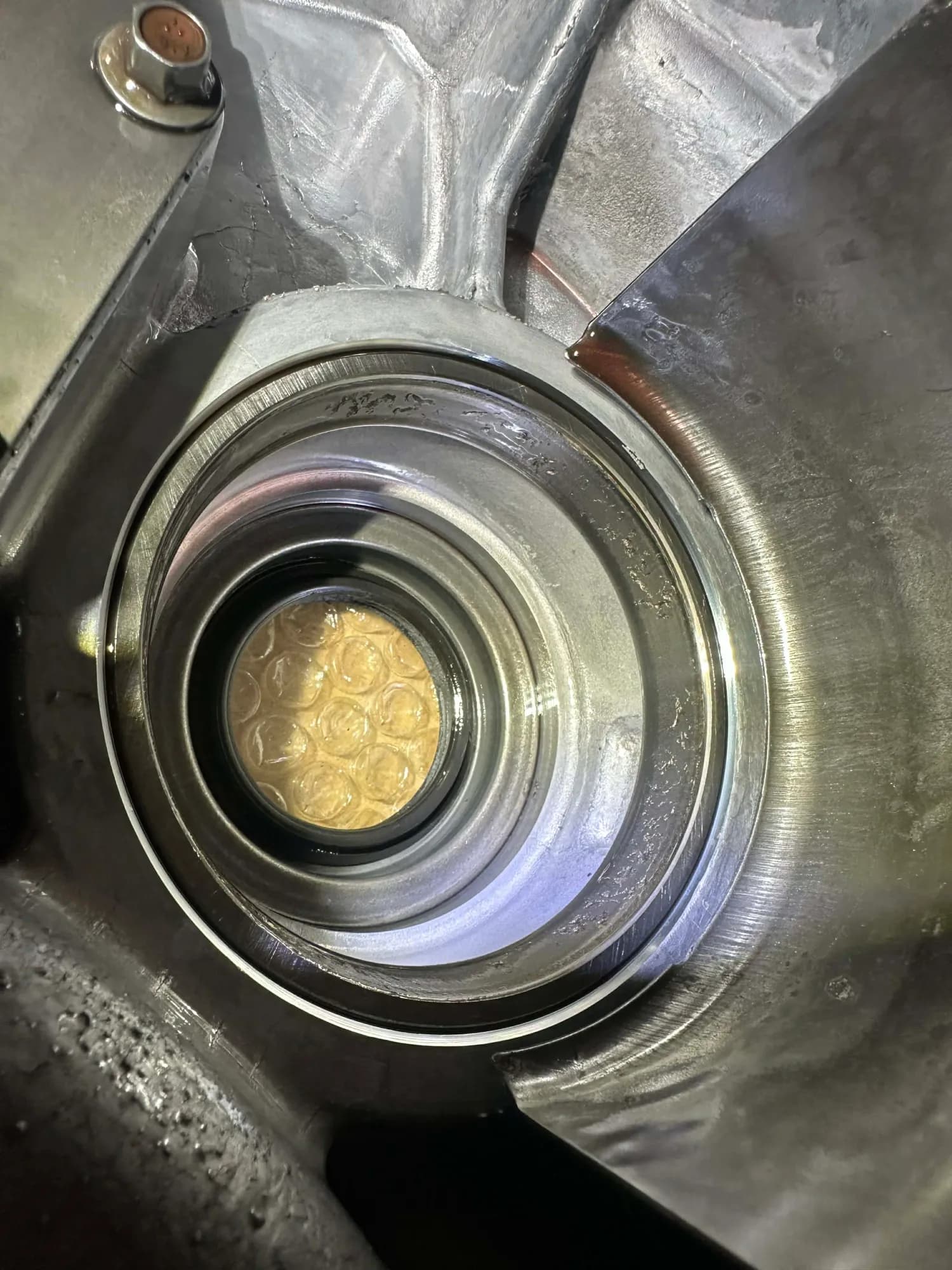

Zdjęcia z naprawy
Czym jest skrzynia HF35 eCVT?
HF35 to trzecia generacja hybrydowej przekładni powersplit opracowanej przez Forda. Jest to pierwsza przekładnia hybrydowa produkowana wewnętrznie przez Ford (wcześniej produkcja odbywała się w Japonii). Kluczowe cechy:
- Dwa silniki elektryczne – generator (MG1) i silnik trakcyjny (MG2) zintegrowane z przekładnią
- Układ planetarny – power-split device dzielący moment między silniki
- Silnik 2.0L Atkinson – 143 KM w połączeniu z silnikiem elektrycznym 35 kW daje łącznie 187 KM
- Bateria litowo-jonowa – 1,4 kWh w wersjach Hybrid, większa w wersjach Energi (plug-in)
- Rekuperacja energii – odzyskuje do 90% energii podczas hamowania
- Olej Mercon LV – pojemność 4,5 litra, zalecana wymiana co 60 000 km (olej smaruje łożyska, zużyty olej przyspiesza ich degradację)
HF35 vs HF45
HF45 stosowana w Ford Maverick Hybrid to zmodyfikowana wersja HF35 z ulepszoną chłodnicą do obsługi większego obciążenia przy holowaniu. Obie przekładnie mają podobną konstrukcję i wspólne problemy z łożyskami.
Obsługiwane modele z HF35
Ford
- Ford Mondeo Hybrid – 2014-2022, 2.0 iVCT Atkinson
- Ford Fusion Hybrid – 2013-2020, 2.0L Atkinson
- Ford Fusion Energi – 2013-2020, plug-in hybrid
- Ford C-Max Hybrid – 2013-2018, 2.0L Atkinson
- Ford C-Max Energi – 2013-2018, plug-in hybrid
Lincoln / Inne
- Lincoln MKZ Hybrid – 2013-2020, 2.0L Atkinson
- Ford Maverick Hybrid – 2022+, HF45 (pokrewna)
Typowe usterki skrzyni HF35
Skrzynia HF35 jest generalnie niezawodna, ale ma kilka znanych słabych punktów, szczególnie w modelach z lat 2013-2015:
Najczęstsza usterka HF35. Objawia się hałasem typu grinding/thumping z obszaru skrzyni, szczególnie podczas jazdy. Ford wydał TSB (Technical Service Bulletin) dotyczący tego problemu.
- Hałas nasila się z prędkością
- Wibracje odczuwalne w podłodze
- Możliwy wyciek oleju
Wyciek oleju często towarzyszy problemom z łożyskami lub wynika ze zużycia uszczelnień. Może prowadzić do przegrzania i dalszych uszkodzeń.
- Plamy oleju pod pojazdem
- Spadek poziomu oleju
- Sygnalizacja na desce rozdzielczej
Łożysko znajdujące się pod rotorem generatora może ulec zużyciu, powodując hałas i wibracje przy włączonym silniku spalinowym.
- Hałas przy pracy silnika spalinowego
- Brak objawów przy jeździe elektrycznej
- Wymaga demontażu generatora
Rzadziej występują problemy z elektroniką sterującą układem hybrydowym. Mogą objawiać się kodami błędów i trybem awaryjnym.
- Komunikaty "Stop Safely Now"
- Tryb awaryjny (limp mode)
- Kody błędów P07XX, P17XX
Kody błędów związane z HF35
Przekładnie hybrydowe e-CVT wykorzystują kody błędów z grupy P0Axx, które dotyczą inwerterów, generatorów (MG1), silników napędowych (MG2) oraz zarządzania energią. Kody te są często klasyfikowane jako krytyczne i mogą wymusić tryb "Stop Safely Now":
| Kod błędu | Opis |
|---|---|
P0A0F | Engine Failed to Start – silnik nie uruchamia się (MG1 nie może obrócić wałem korbowym) |
P0A1A | Generator Control Module – błąd autotestu procesora generatora w inwerterze |
P0A1B | Drive Motor A Control Module – nieprawidłowość w sterowaniu silnikiem napędowym MG2 |
P0A3E | Generator Inverter Over Temperature – przegrzanie inwertera (awaria pompy wody lub niski poziom płynu) |
P0A78 | Drive Motor A Inverter Performance – anomalie prądowe silnika napędowego MG2 |
P0A7A | Generator Inverter Performance – sekcja inwertera MG1 nie utrzymuje parametrów prądowych |
P0A90 | Drive Motor A Performance – nieprawidłowa wydajność silnika napędowego lub tłumika drgań |
P0A92 | Hybrid Generator Performance – generator MG1 produkuje zbyt mało energii względem obrotów |
P0A94 | DC/DC Converter Performance – awaria przetwornika napięcia (zastępuje alternator) |
P0A7B | Battery Energy Control Module – sygnał z BMS o anomalii w pakiecie akumulatorów HV |
Ważne dla właścicieli Ford Hybrid
Skrzynia HF35 nie posiada konwertera momentu – to przekładnia planetarna z silnikami elektrycznymi MG1 (generator) i MG2 (silnik napędowy). Główną przyczyną awarii mechanicznych są zużyte łożyska, często spowodowane zbyt rzadką wymianą oleju.
Uwaga: Wiele błędów hybrydowych (P0A1A, P0A1B) wynika ze słabego akumulatora 12V lub utlenionych punktów masowych. Przed kosztowną diagnostyką inwertera sprawdź napięcie akumulatora pomocniczego (powinno być >12.4V).
Nasze usługi naprawy HF35
1. Wymiana łożysk dyferencjału i transfer shaft
Podstawowa naprawa obejmująca wymianę najczęściej uszkadzanych elementów:
- Demontaż skrzyni – konieczne zdjęcie całego zespołu z pojazdu
- Rozebranie sekcji dyferencjału – inspekcja i pomiar luzów
- Wymiana łożysk – nowe łożyska dyferencjału i transfer shaft
- Nowe uszczelnienia – simmeringi i uszczelki
- Regulacja luzu – ustawienie prawidłowego luzu osiowego
2. Pełna regeneracja HF35
Kompleksowa naprawa obejmująca wszystkie krytyczne elementy przekładni:
- Wymiana wszystkich łożysk (dyferencjał, transfer shaft, planetarne)
- Inspekcja kół zębatych i przekładni planetarnej
- Kontrola stanu silników elektrycznych (generator i motor trakcyjny)
- Wymiana wszystkich uszczelnień i o-ringów
- Test szczelności i kontrola jakości
3. Diagnostyka i naprawa po awarii
Jeśli skrzynia uległa poważniejszej awarii (np. zablokowanie, uszkodzenie mechaniczne):
- Pełna diagnostyka zakresu uszkodzeń
- Wycena naprawy lub wymiany elementów
- Możliwość dostarczenia części zamiennych
- Naprawa lub regeneracja uszkodzonych elementów
Naprawa skrzyni biegów Forda – HF35 i pozostałe automaty
HF35 to jedna z kilku rodzin skrzyń automatycznych w Fordzie. Aby uniknąć błędu diagnostycznego, zawsze potwierdzamy oznaczenie po VIN i kodach sterujących — różne skrzynie wymagają zupełnie różnych procedur:
- HF35 eCVT (hybryda) — Mondeo / Fusion / C-Max / MKZ Hybrid. Kody P0A…, brak konwertera momentu, brak fizycznych przełożeń. Naprawa to typowo łożyska dyferencjału i transfer shaft (patrz wyżej).
- PowerShift 6DCT450 / MPS6 (mokra) — Mondeo, S-Max, Galaxy, Kuga z silnikami diesla 2.0 TDCi. Dwusprzęgłowa, problemy mechatroniki i sprzęgieł K1/K2. Patrz strona naprawa Ford PowerShift 6DCT450.
- PowerShift DPS6 (sucha) — Fiesta, Focus, B-Max. Klasyczne objawy szarpania i wycieków oleju z modułu sprzęgieł, kody P07A5 / P2789. Procedurowo bliskie Renault EDC.
- 6F35 (klasyczny automat) — wybrane Fusion, Escape. Skrzynia hydrokinetyczna z konwerterem, inna logika diagnostyczna niż dwusprzęgłowe.
- 10R80 (10-biegowa) — Mustang, F-150, Ranger Raptor. Rzadko spotykana w Europie.
Dla większości właścicieli Forda w Polsce realne wybory to strona marki Ford (ogólny przegląd) lub konkretna strona modelu skrzyni. Naprawiamy także adaptacje sterownika po wymianie oleju i dynamiczną wymianę oleju — drugie rozwiązanie jest rekomendowane przy regularnym serwisie HF35 i PowerShift mokrego.
Dlaczego my?
- Specjalizacja w hybrydach – doświadczenie z układami HF35/HF45 Ford
- Pełna regeneracja – wymiana łożysk, uszczelnień, diagnostyka silników elektrycznych
- Oryginalne części – zestawy łożysk i uszczelki dobrej jakości
- Diagnostyka hybrydowa – odczyt kodów błędów, test silników elektrycznych
- Konkurencyjne ceny – znacznie taniej niż ASO Ford
- Gwarancja na naprawę – pewność prawidłowo wykonanej usługi
Proces realizacji usługi
- Konsultacja techniczna – omówienie objawów, historii pojazdu i wstępna diagnoza
- Wizyta z pojazdem – naprawa wymaga dostarczenia całego auta – nie przyjmujemy samych skrzyń
- Demontaż skrzyni – zdjęcie całego zespołu napędowego z silnikami elektrycznymi
- Rozebranie i diagnostyka – inspekcja łożysk, kół zębatych, uszczelnień i silników elektrycznych
- Wymiana części – montaż nowych łożysk, uszczelnień, ewentualnie innych elementów
- Montaż i testy – złożenie skrzyni, test szczelności, kontrola jakości
- Montaż w pojeździe – instalacja skrzyni w aucie i podłączenie wszystkich układów
- Adaptacja i jazda próbna – reset adaptacji, kalibracja układu hybrydowego, test drogowy
Cennik
| Usługa | Opis | Czas realizacji |
|---|---|---|
| Diagnostyka HF35 | Odczyt kodów, inspekcja zewnętrzna | Gratis przy zleceniu |
| Wymiana łożysk dyferencjału | Łożyska diff + transfer shaft | 48-72h |
| Wymiana uszczelnień | Komplet uszczelnień i simmeringów | 48-72h |
| Pełna regeneracja HF35 | Łożyska, uszczelnienia, kontrola przekładni | 72-96h |
| Naprawa po awarii łożyska | W zależności od zakresu uszkodzeń | Wycena indywidualna |
* Dokładna wycena po diagnozie. Cena zależy od zakresu uszkodzeń i potrzebnych części.
Oferta dla warsztatów
Współpracujemy z warsztatami i serwisami samochodowymi. Oferujemy atrakcyjne warunki dla stałych partnerów. Skontaktuj się po szczegóły współpracy B2B!
Skontaktuj się z nami
Słyszysz hałasy ze skrzyni? Widzisz wyciek oleju? Masz kody błędów układu hybrydowego? Skontaktuj się z nami, aby omówić problem i uzyskać wycenę naprawy skrzyni HF35.
Naprawiamy też inne skrzynie
Najczęściej zadawane pytania
Czym jest skrzynia HF35 eCVT w Fordzie?
HF35 to hybrydowa przekładnia eCVT (electronically controlled Continuously Variable Transmission) opracowana i produkowana przez Ford od 2013 roku. Łączy silnik 2.0L Atkinson z dwoma silnikami elektrycznymi MG1 (generator) i MG2 (silnik trakcyjny) przez układ planetarny powersplit. W odróżnieniu od klasycznej skrzyni automatycznej HF35 nie ma konwertera momentu ani fizycznych przełożeń — przekazywanie mocy następuje przez układ planetarny, a kontrola prędkości obrotowej silnika spalinowego przez generator MG1. Stosowana jest w Ford Mondeo Hybrid (2014–2022), Fusion Hybrid/Energi (2013–2020), C-Max Hybrid/Energi (2013–2018) i Lincoln MKZ Hybrid (2013–2020).
Jakie są najczęstsze usterki skrzyni HF35?
Najczęstsze problemy to: awaria łożysk dyferencjału i wału transferowego (transfer shaft), wyciek oleju przez uszczelki, hałas typu grinding/thumping z przekładni, awaria łożyska planetarnego pod generatorem. Modele 2013-2015 były szczególnie narażone na te usterki.
Jakie kody błędów wskazują na problemy ze skrzynią HF35?
Typowe kody błędów to: P0A3E (przegrzanie inwertera), P0A78/P0A7A (anomalie prądowe inwertera), P0A90 (wydajność silnika napędowego), P0A92 (wydajność generatora), P0A94 (awaria przetwornika DC/DC). Uwaga: skrzynia HF35 nie posiada konwertera momentu ani tradycyjnych przełożeń – to przekładnia planetarna z silnikami elektrycznymi.
Czy skrzynię HF35 można zregenerować?
Tak! Wbrew powszechnej opinii, skrzynie HF35/HF45 można rozebrać i zregenerować. Dostępne są zestawy łożysk, uszczelnień i części zamiennych. Naprawa jest znacznie tańsza niż wymiana na regenerowaną skrzynię od Forda.
Jaki olej stosować w skrzyni HF35?
Skrzynia HF35 wymaga oleju Mercon LV. Pojemność to około 4,5 litra. Zalecamy wymianę oleju co 60 000 km – olej smaruje łożyska w przekładni, a zużyty olej traci właściwości smarne i przyspiesza zużycie łożysk, co jest główną przyczyną awarii HF35.
Ile kosztuje naprawa skrzyni HF35 w Ford Mondeo Hybrid?
Koszt naprawy skrzyni HF35 wyceniamy indywidualnie po diagnostyce zakresu uszkodzeń. Podstawowy zakres prac (wymiana łożysk dyferencjału + transfer shaft + komplet uszczelnień) wymaga demontażu całego zespołu napędowego z silnikami elektrycznymi i rozebrania obudowy — typowy czas to 48–72h pracy stricte mechanicznej. Naprawa po awarii łożyska planetarnego pod generatorem jest znacznie droższa, bo wymaga demontażu samego rotora MG1. Każdą wycenę przedstawiamy przed rozpoczęciem prac. Ceny są wyraźnie niższe niż w autoryzowanym serwisie Ford, który zwykle wymienia całą skrzynię.
Czy naprawiacie skrzynie biegów Forda – nie tylko HF35, ale też klasyczne i PowerShift?
Tak. Naprawiamy hybrydowe HF35 eCVT (Mondeo/Fusion/C-Max Hybrid), dwusprzęgłowe PowerShift 6DCT450/MPS6 (Mondeo, S-Max, Galaxy, Kuga z silnikami diesla) oraz inne automaty Forda. Ford ma kilka rodzin skrzyń automatycznych — wybór zakresu naprawy zależy od oznaczenia konkretnego modelu. Po diagnostyce kodów i historii pojazdu wskazujemy, czy mamy do czynienia z hybrydową HF35 (kody P0A…), suchą dwusprzęgłową PowerShift DPS6, mokrą 6DCT450 czy klasycznym 6F35.
Czym różni się skrzynia eCVT Forda (HF35) od klasycznej skrzyni CVT z paskiem?
Pomimo skrótu CVT w nazwie, HF35 eCVT nie ma paska stalowego ani pasów planetarnych jak klasyczne CVT (np. Jatco JF015E w Renault). HF35 to przekładnia powersplit: silnik spalinowy i dwa silniki elektryczne są połączone z układem planetarnym, a regulacja przełożenia odbywa się elektronicznie przez sterowanie prędkością generatora MG1. Dzięki temu HF35 nie ma typowych dla CVT problemów ze zużyciem paska — ale ma własną klasę usterek związanych z łożyskami w przekładni planetarnej i wałem transferowym.
Czy hałas grinding/thumping z HF35 oznacza, że trzeba wymienić całą skrzynię?
Nie. Hałas typu grinding/thumping nasilający się z prędkością w HF35 jest klasycznym objawem zużytych łożysk dyferencjału i wału transferowego — to znana usterka, opisana w Technical Service Bulletin Forda. Naprawa polega na wymianie tych konkretnych łożysk i uszczelnień, bez wymiany całej przekładni planetarnej ani silników elektrycznych. Kluczowe jest podjęcie naprawy zanim metaliczne opiłki z zużytego łożyska uszkodzą koła zębate lub korpus skrzyni — wtedy zakres prac jest większy.
