Sterownik VGS-NAG3 Mercedes 725.0 (9G-Tronic) – naprawa, klonowanie, programowanie

VGS-NAG3 to zintegrowany sterownik automatycznej skrzyni biegów Mercedes-Benz 725.0, czyli 9-biegowej przekładni 9G-Tronic. Produkuje go Bosch: numerom Mercedes A0009014800, A0009014900 i A0009015000 odpowiadają numery Bosch 0260550058, 0260550099 i 0260550095, a jednostką centralną jest mikrokontroler Renesas SH72560. Moduł jest przykręcony do płyty zaworowej i razem z zestawem dziewięciu elektrozaworów oraz czujnikami prędkości tworzy kompletną mechatronikę.

Naprawiamy te sterowniki na stole – bez pojazdu. Wymieniamy uszkodzony czujnik ciśnienia, czujniki prędkości i elektrozawory, poprawiamy zmęczone luty na płytce, a gdy moduł nie nadaje się do naprawy, klonujemy dane na sprawnego dawcę.

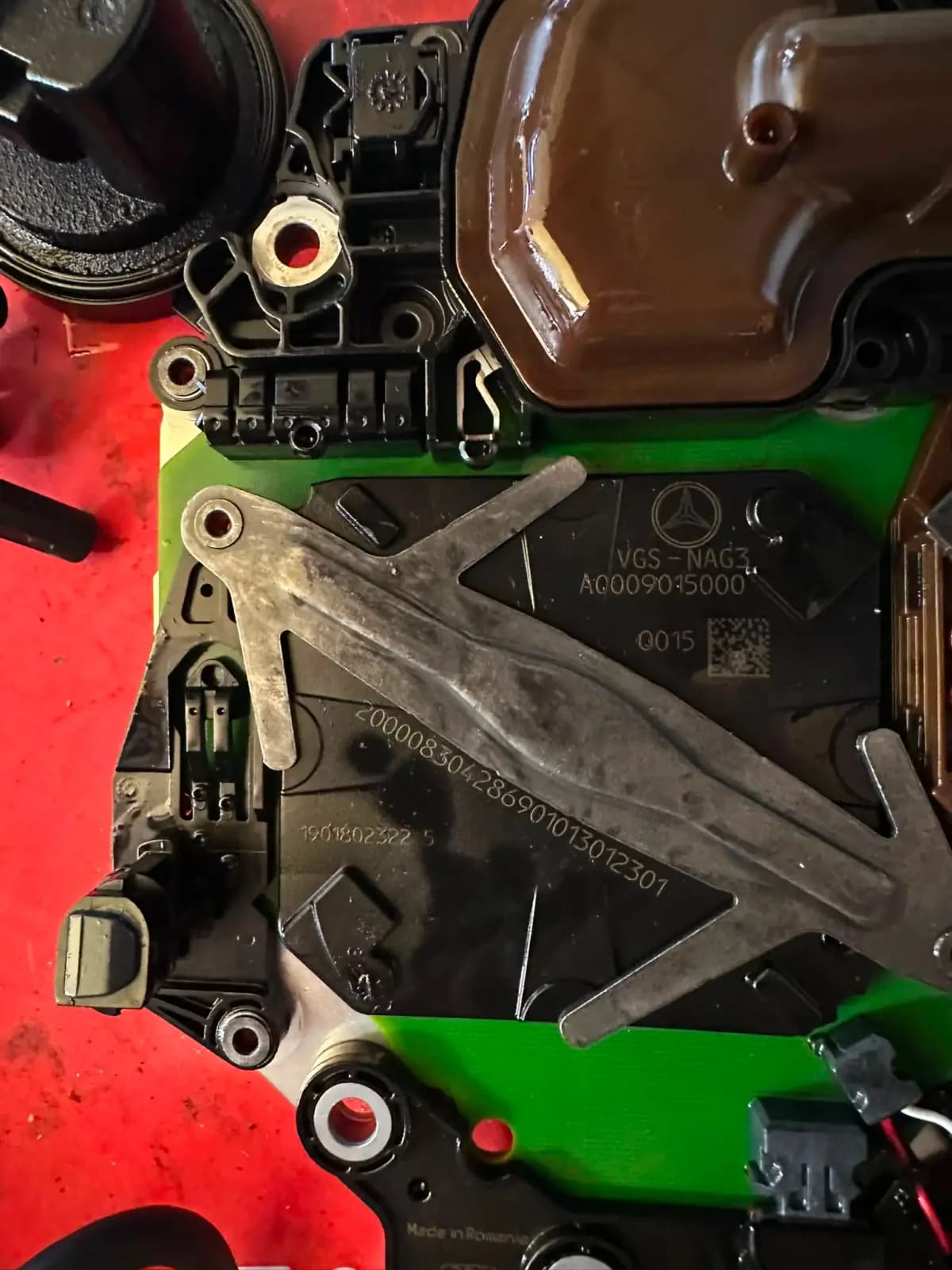

Sterownik VGS-NAG3 na naszym stanowisku

Czym jest VGS-NAG3 i czym różni się od VGS4-NAG2

Skrót VGS pochodzi od niemieckiego Vollintegrierte Getriebesteuerung, czyli w pełni zintegrowanego sterowania skrzynią, a człon NAG3 od Neue Automatikgetriebe-Generation 3. Nazewnictwo jest mylące, bo cyfra przy VGS oznacza generację sterownika, a człon NAG2/NAG3 – generację skrzyni. Stąd biorą się pomyłki przy zamawianiu części i przy doborze narzędzi programujących.

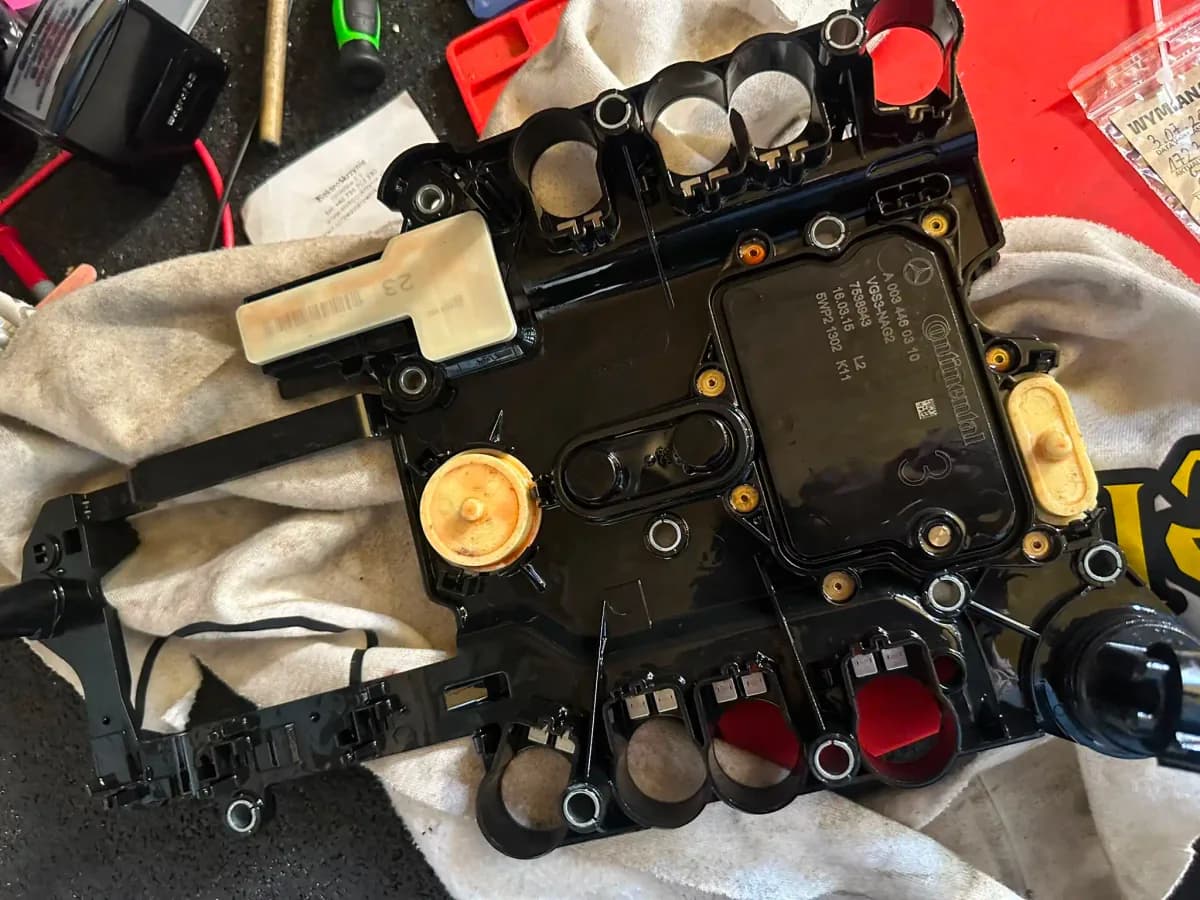

Jeśli szukasz usługi dla siedmiobiegowej skrzyni 722.9, właściwa jest nasza osobna strona: programowanie i adaptacja modułów VGS4-NAG2 Mercedes FBS4. Na ostatnim zdjęciu w galerii powyżej widać właśnie moduł VGS3-NAG2 produkcji Continental – dobrze pokazuje, jak bardzo różni się fizycznie od jednostki Bosch z 9G-Tronica.

Skrzynia 725.0 zadebiutowała w 2013 roku w Mercedesie E 350 BlueTEC (W212) i w kolejnych latach zastąpiła 722.9 w większości modeli z napędem wzdłużnym. Sam moduł VGS-NAG3 jest elementem chronionym immobilizerem – w zależności od rocznika systemem FBS3 lub FBS4 – i przechowuje dane powiązane z numerem VIN. To dlatego nowego sterownika nie da się po prostu wpiąć i pojechać.

Modele Mercedes-Benz ze skrzynią 725.0

  • W205 / S205 / C205 / A205 – C-Klasa, od 2016
  • W213 / S213 / C238 / A238 – E-Klasa, od 2016
  • W212 / S212 – E-Klasa, 2013–2016
  • W222 / V222 / C217 / A217 – S-Klasa, od 2015
  • X253 / C253 – GLC, od 2015; GLC Coupé od 2016
  • W166 / C292 – GLE i GLE Coupé, od 2015
  • W167 / C167 – GLE i GLE Coupé, od 2019
  • X166 – GLS (po liftingu GL), od 2016
  • X167 – GLS, od 2019
  • C257 – CLS, od 2018
  • W463 (2018) – G-Klasa nowej generacji
  • W447 – Vito / V-Klasa po liftingu, od 2019
  • R172 – SLC, od 2016 (poza AMG 55)
  • W206 / W223 – C-Klasa i S-Klasa, odmiana 725.1

Najczęstsze usterki sterownika VGS-NAG3

Skrzynia 725.0 jest konstrukcją udaną mechanicznie, a duża część awarii, z którymi trafiają do nas auta, ma źródło w elektronice mechatroniki – choć przed diagnozą sterownika zawsze sprawdzamy poziom i stan oleju oraz drożność płyty zaworowej. Oto co faktycznie zawodzi:

  • Uszkodzony czujnik ciśnienia w module – najczęściej wskazywany słaby punkt tej mechatroniki. Uszkodzona membrana daje błąd P07B700, samoczynne przejście z D na N po zatrzymaniu, twarde załączanie i tryb awaryjny. Naprawia się wymianą samego czujnika.
  • Awaria sekcji blokady parkingowej – uszkodzenie czujnika położenia lub elektrozaworu park-lock wewnątrz modułu. Objaw: nie da się wyjechać z pozycji P albo zaparkować, często równolegle z brakiem biegu wstecznego.
  • Zmęczone luty i pęknięte ścieżki na płytce – połączenia między elektroniką a elektrozaworami pracują w ciągłych cyklach termicznych. Stąd usterki, które pojawiają się dopiero po rozgrzaniu skrzyni, jak brak biegu wstecznego na gorącym oleju (P073E00).
  • Olej w złączu przelotowym i w wiązce – olej przecieka przez uszczelnienie złącza przelotowego skrzyni i wędruje kapilarnie wiązką na zewnątrz, do wtyczki i dalej po stronie pojazdu. Sam moduł pracuje wewnątrz skrzyni, więc problemem nie jest „olej, który do niego dotarł”, tylko mokre, skorodowane złącze i utrata komunikacji ze sterownikiem. Bez wymiany złącza i uszczelnień problem wraca.
  • Uszkodzone czujniki prędkości Y3/8n1, Y3/8n2 i Y3/8n3 – zintegrowane z modułem, dostępne jako pojedyncze części zamienne. Objawiają się kodami z grupy czujników prędkości wejściowej i wyjściowej, trybem awaryjnym i blokadą na jednym biegu.

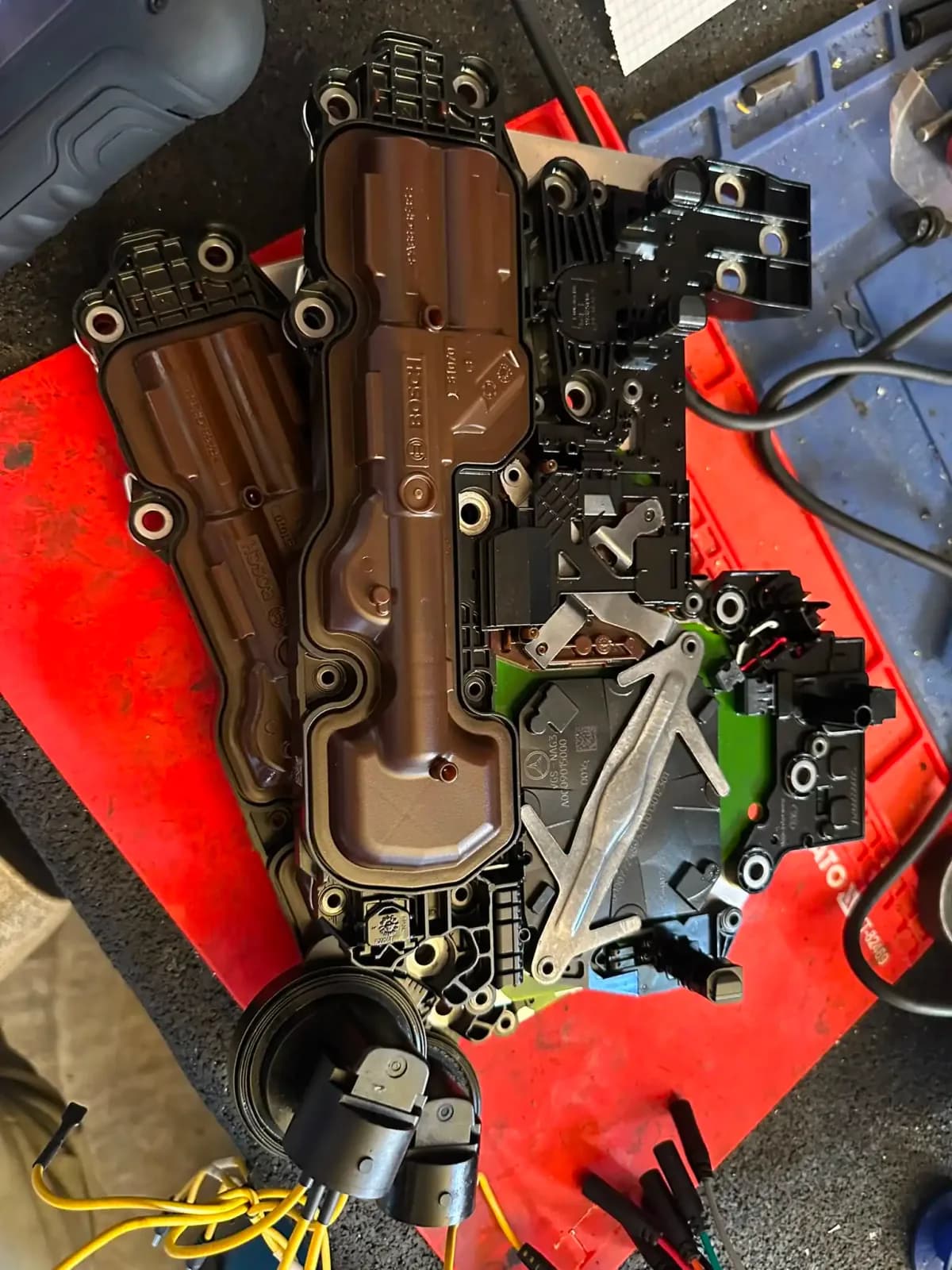

  • Zaklejone elektrozawory i zanieczyszczony olej – płyta zaworowa 725.0 ma dziewięć elektrozaworów. Stary ATF zapycha kanały i zużywa suwaki, co daje kody P076077 i P2810, twarde zmiany biegów oraz przeciążenia prądowe stopni mocy w sterowniku.

Kody błędów skrzyni Mercedes 725.0

Większość kodów 725.0 ma postać P z czterema znakami i dwucyfrowym rozszerzeniem (np. P073E00); obok nich Xentry pokazuje też zwykłe kody generyczne OBD-II. Warto o tym pamiętać, bo numeryczny system kodów dwu- i trzycyfrowych, znany z Mercedesów, należy do starszej skrzyni 722.6 i nie ma tu zastosowania. Kody czujników prędkości w tej skrzyni odczytujemy wprost z Xentry — nie przenosimy tu oznaczeń znanych z 722.9, bo prowadzi to na manowce.

Kody błędów VGS-NAG3 / 725.0

Kod błęduOpis i przyczyna
P073E00Bieg wsteczny nie może zostać załączony. Najczęściej cytowany błąd uszkodzonego sterownika VGS-NAG3 – brak biegu R, często ujawniający się dopiero po rozgrzaniu oleju, niekiedy razem z brakiem załączenia D.
P07B700Nieprawidłowy sygnał czujnika ciśnienia wewnątrz modułu VGS-NAG3. Drugi klasyczny błąd tej skrzyni – objawia się samoczynnym wypadaniem z D na N po zatrzymaniu, twardym załączaniem i trybem awaryjnym.
P07E400 / P07EF00Nie można załączyć lub wyłączyć pozycji parkingowej. Wynika z uszkodzenia sekcji obsługi blokady parkingowej w sterowniku – auto potrafi nie ruszyć z P albo nie zaparkować.
P07B571Usterka elektryczna elektrozaworu blokady parkingowej sterowanego bezpośrednio przez moduł VGS-NAG3.
P07B623 / P07B624Sygnał czujnika położenia blokady parkingowej poza zakresem – odpowiednio za wysoki i za niski. Uszkodzony tor pomiarowy wewnątrz sterownika.
P076077Usterka elektrozaworu nr 3 na płycie zaworowej 725.0 albo jego stopnia mocy w sterowniku. Skutkuje twardymi zmianami biegów i trybem awaryjnym.
P2810Zwarcie do masy w obwodzie zaworu regulacji ciśnienia – Xentry pokazuje przy tym numer konkretnego zaworu. Typowy skutek to brak napędu do przodu i do tyłu przy prawidłowo działających pozycjach P i N oraz tryb awaryjny. Przyczyną bywa zarówno sam zawór, jak i jego stopień mocy w sterowniku.
P084014Zwarcie lub przerwa w obwodzie czujnika ciśnienia oleju – dwucyfrowe rozszerzenie wskazuje kierunek usterki. Dotyczy wewnętrznego toru pomiaru ciśnienia mechatroniki 725.0.
P17F000 / P17F800Bieg nie może zostać nauczony i niepowodzenie procesu adaptacji. Typowe po wymianie modułu bez poprawnej procedury adaptacji, przy zużytym oleju albo uszkodzonym torze pomiarowym sterownika.
P0700Kod-flaga zapisywany po stronie sterownika silnika, gdy moduł VGS-NAG3 zgłosił własną usterkę lub przestał odpowiadać. Sam w sobie nie wskazuje przyczyny – trzeba odczytać pamięć modułu skrzyni.

Objawy uszkodzonego sterownika VGS-NAG3

  • Komunikat o usterce skrzyni biegów na zestawie wskaźników z prośbą o wizytę w warsztacie
  • Tryb awaryjny – jazda zablokowana na jednym, środkowym biegu, bez możliwości zmiany
  • Skrzynia sama przechodzi z D na N po zatrzymaniu, a ponowne włączenie D wymaga kilku prób
  • Brak biegu wstecznego – sporadyczny lub całkowity, często dopiero po rozgrzaniu oleju
  • Opóźnione, twarde lub szarpiące załączanie D i R oraz uderzenia przy zmianie biegów
  • Przeskakiwanie biegów i chaotyczne redukcje
  • Brak możliwości wyjścia z pozycji P lub jej załączenia
  • Brak rozruchu silnika z powodu utraty sygnału położenia P/N
  • Brak komunikacji z modułem podczas diagnostyki – moduł niewidoczny lub bez odpowiedzi
  • Brak wskazania aktualnego biegu na wyświetlaczu zestawu wskaźników

Co robimy z modułem VGS-NAG3

1. Naprawa oryginalnego sterownika

To wariant, który rekomendujemy najczęściej. Oryginalna pamięć zostaje w module, więc po naprawie nie trzeba go programować ani parować z autem – wystarczy skasowanie błędów i adaptacja. Zakres obejmuje:

  • Wymianę czujnika ciśnienia (najczęstsza przyczyna P07B700)
  • Wymianę czujników prędkości Y3/8n1, Y3/8n2 i Y3/8n3
  • Wymianę uszkodzonych elektrozaworów płyty zaworowej
  • Poprawę zmęczonych lutów i odtworzenie pękniętych ścieżek PCB
  • Wymianę złącza przelotowego i uszczelnień, jeśli olej dotarł do wiązki

2. Klonowanie na moduł dawcy

Gdy płytka sterownika jest uszkodzona nieodwracalnie – na przykład po zalaniu wodą i korozji ścieżek – ale moduł nadal daje się odczytać, przenosimy jego zawartość na sprawny egzemplarz. Klonowanie przenosi mapy, numer VIN, dane immobilizera i kodowanie, dzięki czemu sklonowany moduł pracuje w aucie jak oryginał, bez programowania online w serwisie autoryzowanym.

3. Programowanie i personalizacja

Jeśli oryginalny moduł nie daje się odczytać, pozostaje przygotowanie nowego lub używanego sterownika do konkretnego pojazdu. Trzeba przy tym liczyć się z tym, że dla pojazdów w systemie FBS4 zakres możliwych operacji jest węższy niż dla starszych FBS3 – zawsze ustalamy to przed przyjęciem zlecenia, na podstawie numeru VIN i oznaczenia modułu.

Olej w skrzyni 725.0 – dlaczego ma znaczenie dla sterownika

Skrzynia 725.0 wymaga niskolepkościowego oleju w specyfikacji MB-Approval 236.17. Pojemność całkowita to około 10 litrów (w wersjach AMG nieco więcej), a wymiana częściowa bez opróżniania konwertera to około 8 litrów – dokładną wartość dobieramy do konkretnego wariantu. Przekładnia nie ma bagnetu – poziom ustawia się metodą przelewową w oknie temperatury oleju około 85–90 °C, co wymaga dedykowanego zestawu adapterów napełniania i spustu.

Ten wątek wraca na tej stronie nie bez powodu: zaniedbany olej zapycha kanały płyty zaworowej i zużywa suwaki zaworów, a to przekłada się wprost na przeciążenia prądowe stopni mocy w sterowniku. Innymi słowy – część awarii elektroniki VGS-NAG3 zaczyna się od zaniedbanego serwisu olejowego. Wykonujemy również dynamiczną wymianę oleju oraz adaptację skrzyni biegów po naprawie.

Dlaczego my?

  • Naprawa modułu zamiast wymiany – wymieniamy czujnik ciśnienia, czujniki prędkości i elektrozawory oraz poprawiamy luty – oryginalna pamięć zostaje w module, więc nie trzeba go parować z autem
  • Klonowanie na stole – przenosimy mapy, VIN, dane immobilizera i kodowanie ze starego modułu na dawcę, bez programowania online w ASO
  • Rozróżniamy NAG2 od NAG3 – inny producent, inny mikrokontroler i inna skrzynia – dobieramy narzędzie do konkretnej generacji sterownika, a nie „do Mercedesa”
  • Praca bez pojazdu – moduł można przysłać kurierem – oszczędność na transporcie auta i czasie postoju
  • Diagnoza przyczyny, nie objawu – sprawdzamy też złącze przelotowe i wiązkę, bo olej zawędrowany do sterownika wraca tą samą drogą po każdej naprawie elektroniki

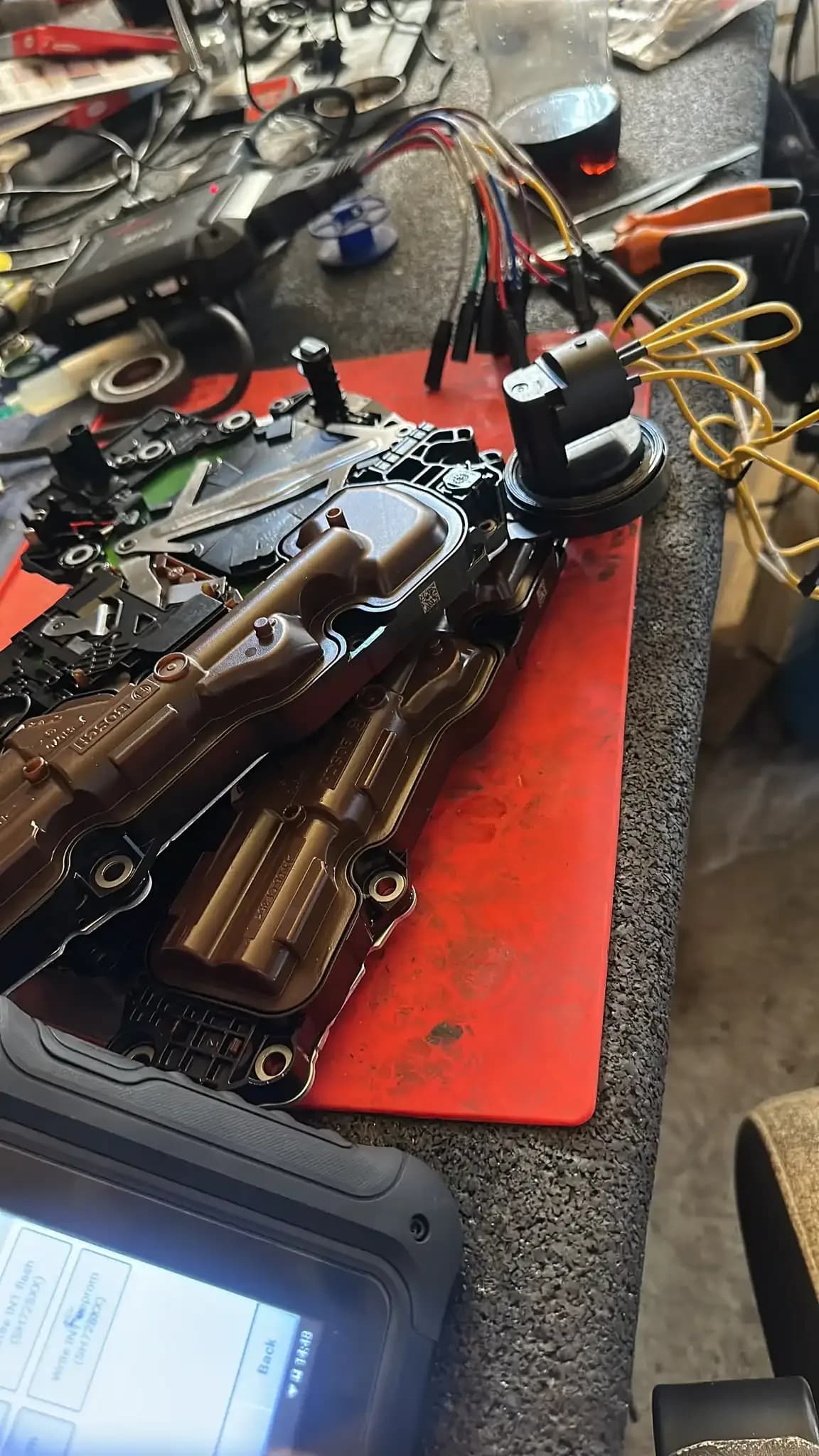

  • Test na stanowisku przed odesłaniem – moduł podpinamy do testera i weryfikujemy komunikację oraz sterowanie elektrozaworami przed zwrotem do klienta

Proces realizacji usługi

  1. Kontakt i ustalenie zakresu – sprawdzamy oznaczenie modułu, kody błędów i to, czy posiadasz oryginalny sterownik
  2. Wysyłka modułu lub wizyta – moduł można przysłać kurierem albo przyjechać z autem
  3. Diagnostyka na stanowisku – test komunikacji, sprawdzenie czujnika ciśnienia, czujników prędkości i stopni mocy elektrozaworów
  4. Naprawa lub klonowanie – wymiana uszkodzonych elementów i poprawa lutów albo przeniesienie danych na moduł dawcy
  5. Weryfikacja – ponowny test na stanowisku i sprawdzenie poprawności zapisanych danych
  6. Zwrot i adaptacja – odesłanie modułu wraz z informacją, jaka procedura adaptacji jest wymagana po montażu

Cennik

UsługaOpisCzas realizacji
Diagnostyka modułu VGS-NAG3Test na stanowisku, ocena możliwości naprawy lub odczytuGratis przy zleceniu
Naprawa sterownikaWymiana czujnika ciśnienia, czujników prędkości, elektrozaworów, poprawa lutówWycena indywidualna
Klonowanie VGS-NAG3Przeniesienie mapy, VIN i danych immobilizera na moduł dawcyUstal telefonicznie
Programowanie i personalizacjaPrzygotowanie modułu do konkretnego pojazduUstal telefonicznie

* Wycena po diagnostyce modułu. Cena zależy od tego, czy wystarczy naprawa oryginalnego sterownika, czy konieczne jest klonowanie na moduł dawcy.

Jak skorzystać z usługi?

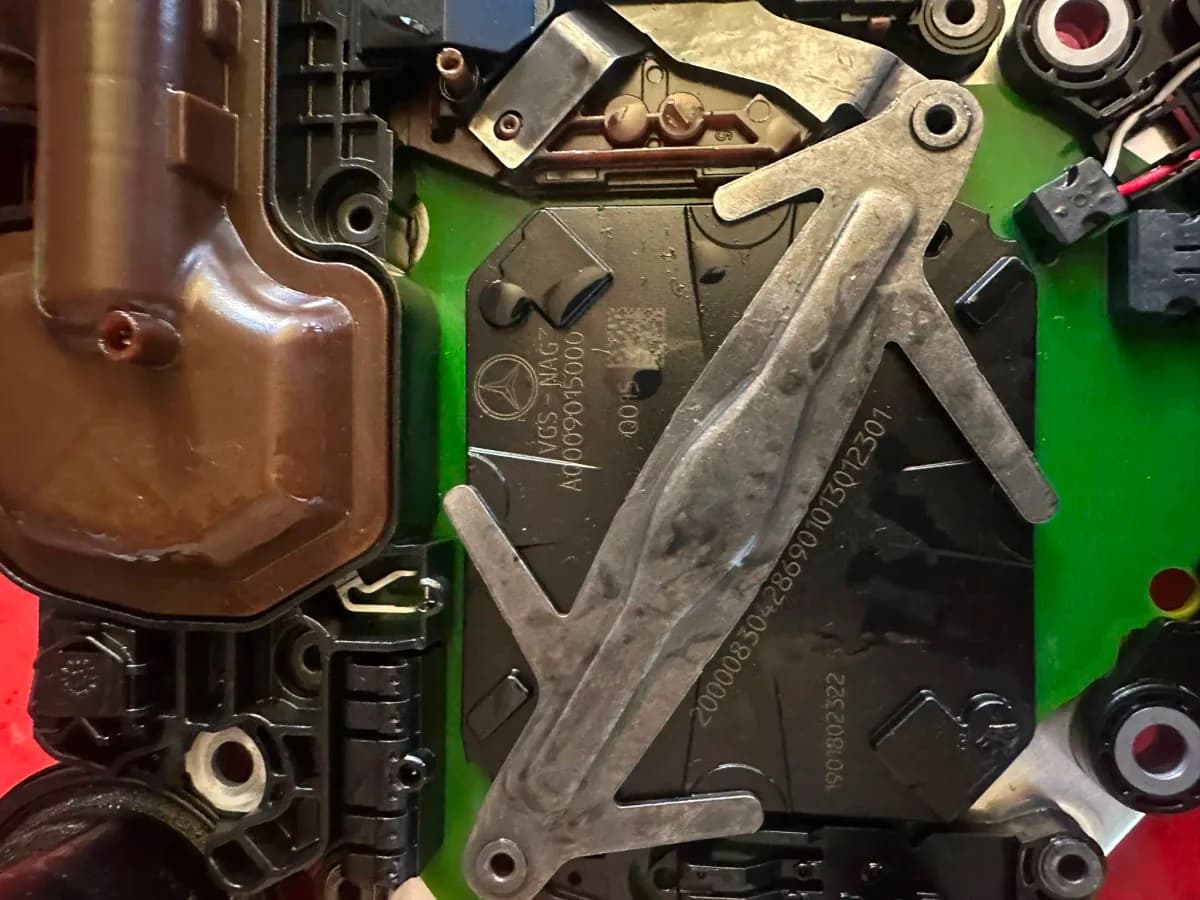

Skontaktuj się z nami telefonicznie i podaj oznaczenie modułu z etykiety (np. A0009015000), numer VIN oraz odczytane kody błędów. Na tej podstawie ustalimy, czy wystarczy naprawa oryginalnego sterownika, czy potrzebne będzie klonowanie – i umówimy wysyłkę modułu albo wizytę z autem.

Zadzwoń i umów się na usługę

Najczęściej zadawane pytania

Co to jest sterownik VGS-NAG3?

VGS-NAG3 to w pełni zintegrowany sterownik automatycznej skrzyni biegów Mercedes-Benz 725.0, czyli 9-biegowej przekładni wzdłużnej 9G-Tronic z konwerterem, która zadebiutowała w 2013 roku. Elektronikę produkuje Bosch – numerom Mercedes A0009014800, A0009014900 i A0009015000 odpowiadają numery Bosch 0260550058, 0260550099 i 0260550095, a jednostką centralną jest mikrokontroler Renesas SH72560. Moduł nie jest wolnostojącym komputerem wpinanym w wiązkę: jest przykręcony do płyty zaworowej i razem z nią, zestawem dziewięciu elektrozaworów oraz czujnikami prędkości tworzy kompletną mechatronikę.

Czym różni się VGS-NAG3 od VGS4-NAG2?

To sterowniki do dwóch różnych skrzyń, różnych producentów i na różnych mikrokontrolerach. VGS-NAG3 obsługuje 9-biegową skrzynię 725.0 (9G-Tronic), produkuje go Bosch, a jego procesorem jest Renesas z rodziny SH725xx. VGS2-NAG2 produkował Siemens VDO, VGS3-NAG2 spotyka się zarówno w wersji Siemens VDO, jak i Continental (Siemens VDO zostało przejęte przez Continental w 2007 roku), a VGS4-NAG2 to już wyłącznie Continental; wszystkie trzy pracują na mikrokontrolerze Infineon TC1767 i obsługują 7-biegową skrzynię 722.9 (7G-Tronic). Nazwy są mylące, bo cyfra przy VGS oznacza generację sterownika, a człon NAG2/NAG3 – generację skrzyni. Programowanie i klonowanie tych rodzin wymaga innych narzędzi i innych procedur.

Jakie Mercedesy mają skrzynię 725.0 ze sterownikiem VGS-NAG3?

Skrzynia 725.0 z modułem VGS-NAG3 trafiła najpierw do E-Klasy W212 w 2013 roku (E 350 BlueTEC), a następnie do GLC X253 i GLE W166 (od 2015), S-Klasy W222 (od 2015), C-Klasy W205 i GLS X166 (od 2016), E-Klasy W213 (od 2016), CLS C257 oraz G-Klasy nowej generacji W463 (od 2018), GLE W167 i GLS X167 (od 2019) oraz Vito i V-Klasy W447 po liftingu (od 2019). Kluczowe jest to, że podane roczniki mówią, od kiedy dany typoszereg dostał 9G-Tronic – wcześniejsze egzemplarze tych samych nadwozi mają jeszcze 7-biegową 722.9. Nowsze C-Klasa W206 i S-Klasa W223 korzystają z pokrewnej odmiany 725.1.

Czy sterownik VGS-NAG3 da się sklonować bez wizyty w ASO?

Klonowanie sterownika VGS-NAG3 na stole jest realne i przenosi ze starego modułu mapy, numer VIN, dane immobilizera oraz kodowanie – po sklonowaniu moduł dawcy pracuje jak oryginał, bez konieczności programowania online w serwisie autoryzowanym. Warunkiem jest to, żeby stary moduł dawał się odczytać. Jeśli montowany jest sterownik nowy albo sklonowany bez przeniesienia danych adaptacyjnych, konieczna jest pełna procedura adaptacji z przejazdem adaptacyjnym.

Czy uszkodzony sterownik VGS-NAG3 trzeba wymieniać na nowy, czy da się go naprawić?

Naprawa samego modułu VGS-NAG3 jest w większości przypadków możliwa i korzystniejsza od wymiany: wymienia się uszkodzony czujnik ciśnienia, czujniki prędkości, elektrozawory oraz poprawia zmęczone luty i ścieżki na płytce. Kluczowa zaleta takiej naprawy jest taka, że oryginalna pamięć zostaje w module – po naprawie nie trzeba go programować ani parować z autem, wystarczy skasowanie błędów i adaptacja. Wymiana kompletnej mechatroniki jest opcją ostateczną, przy rozległym uszkodzeniu płytki po zalaniu wodą lub korozji.

Mercedes 9G-Tronic sam przechodzi z D na N po zatrzymaniu – co to za usterka?

Samoczynne przejście z D na N po zatrzymaniu w Mercedesie z 9G-Tronic to klasyczny objaw uszkodzonego czujnika ciśnienia wewnątrz modułu VGS-NAG3, zapisywany jako błąd P07B700. Uszkodzona membrana czujnika przestaje podawać wiarygodny sygnał, a sterownik przechodzi w stan bezpieczny. Towarzyszy temu zwykle twarde załączanie biegów i tryb awaryjny, a ponowne włączenie D wymaga kilku prób. Usterkę naprawia się przez wymianę samego czujnika, bez wymiany całej mechatroniki.

Dlaczego w Mercedesie 725.0 brakuje biegu wstecznego dopiero po rozgrzaniu?

Brak biegu wstecznego ujawniający się dopiero na gorącym oleju to typowy obraz błędu P073E00 w skrzyni Mercedes 725.0. Najczęściej odpowiada za to wewnętrzny czujnik ciśnienia w module VGS-NAG3 – uszkodzona membrana traci wiarygodność dopiero po nagrzaniu oleju, więc sterownik przestaje potwierdzać prawidłowe załączenie biegu wstecznego. Rzadziej przyczyną bywają zmęczone luty i pęknięte ścieżki na płytce, które rozwierają się po nagrzaniu. Dlatego auto potrafi rano jeździć normalnie, a po godzinie jazdy odmówić załączenia R – i dlatego diagnostyka wykonana na zimnej skrzyni tej usterki nie wykazuje.

Czy do sterownika VGS-NAG3 może dostać się olej ze skrzyni biegów?

Sam moduł VGS-NAG3 pracuje wewnątrz skrzyni, zanurzony w oleju – problemem nie jest więc „olej, który do niego dotarł”, tylko olej, który wydostaje się na zewnątrz. W skrzyniach Mercedes potrafi on przeciekać przez uszczelnienie złącza przelotowego i wędrować kapilarnie wiązką do wtyczki oraz dalej po stronie pojazdu. Efektem jest mokre, skorodowane złącze i utrata komunikacji ze sterownikiem skrzyni – moduł potrafi zniknąć z diagnostyki albo przestać odpowiadać. Naprawa obejmuje wymianę złącza przelotowego i uszczelnień, a niekiedy także odcinka wiązki; sam reset błędów bez usunięcia źródła przecieku nie ma sensu.

Jaki olej i jaka pojemność w skrzyni Mercedes 725.0?

Skrzynia Mercedes 725.0 wymaga niskolepkościowego oleju ATF w specyfikacji MB-Approval 236.17. Pojemność całkowita to około 10 litrów (w wersjach AMG nieco więcej), a wymiana częściowa bez opróżniania konwertera to około 8 litrów – dokładną wartość dobieramy do konkretnego wariantu. Skrzynia nie ma bagnetu – poziom ustawia się metodą przelewową w oknie temperatury oleju około 85–90 °C, co wymaga dedykowanego zestawu adapterów napełniania i spustu. Ta przekładnia jest bardzo wrażliwa na czystość oleju: zaniedbana wymiana prowadzi do zapychania płyty zaworowej i uderzeń przy zmianie biegów.

Czy sterownik VGS-NAG3 jest powiązany z VIN pojazdu?

Sterownik VGS-NAG3 jest elementem chronionym immobilizerem – w zależności od rocznika systemem FBS3 lub FBS4 – i przechowuje dane powiązane z numerem VIN oraz personalizacją. Oznacza to, że nowy moduł nie jest częścią typu plug-and-play: wymaga programowania online przez Xentry (SCN coding, w którym serwer producenta pobiera plik oprogramowania dla konkretnego VIN) oraz personalizacji. Alternatywą jest klonowanie oryginalnego modułu na stole, które przenosi te dane bez udziału serwera producenta.
